產品特點

l  高性能光學指標

采用4組獨立1進6出通道設計，每組通道可獨立工作；

低插入損耗高隔離度快速切換專為850nm多模應用優化，兼容多個波長范圍；

l  精密機械結構

采用雙棱鏡反射系統，確保光路切換準確性；

抗震動結構設計，插入損耗變化控制在±0.1dB以內；

長壽命設計，關鍵部件經過百萬次切換測試；

l  控制接口靈活

雙控制接口設計（TTL+RS232）；

支持單通道獨立控制、多通道同步切換等多種模式；

內置位置傳感器，實時反饋通道狀態；

l  封裝設計可靠

緊湊型鋁合金外殼；

三層屏蔽結構（減震、電磁屏蔽、散熱）；

工作溫度范圍寬；

l  標準化配置

50/125μm多模光纖，1米尾纖長度，0.9mm保護套管，LC/PC連接頭，模塊化設計，便于維護升級

應用范圍

l  光纖網絡測試與監測：

在實驗室或生產線中，可快速將多路測試信號源（如OTDR、光功率計）輪流接入多個被測光纖鏈路，大幅提升光纖測試系統的效率，是實現自動化測試的核心部件。

l  光通信系統冗余保護：

在光纖通信網絡中，可為關鍵鏈路提供“1主用+多備用”的物理層保護方案。當主用光纖發生故障時，能毫秒級地將信號切換至備用路由，是構建高可靠性光保護系統的理想選擇。

l  網絡性能監控：

允許一個監控設備（如光譜分析儀）通過輪流切換，持續監測多達6條不同光纖或波道的性能狀態，是實現低成本、高效率網絡監控的常見手段。

l  研究與傳感系統：

在光纖傳感領域（如分布式溫度、應變傳感）或多點數據采集系統中，可用于實現傳感信號的選通與切換，構建靈活的多點監測網絡。

該產品特別適合需要中等規模光路切換、高可靠性要求的應用場景，其模塊化設計和雙控制接口為系統集成提供了極大便利。相比MEMS光開關，在抗震性和性價比方面具有明顯優勢，是光通信基礎設施中的關鍵組件之一。

工作原理簡述：

機械式4-1X6光開關的工作原理核心是物理對準。當接收到外部電控信號（TTL或RS232指令）后，其內部的微型電磁鐵或步進電機會產生精確的位移，從而帶動微小的光學反射鏡或光纖準直器移動，物理上改變光路的傳播方向，將來自輸入光纖的光束精準地切換到指定的輸出光纖通道中。整個過程通過機械運動實現光路切換，4組通道可獨立并行控制，具有低損耗、高穩定性的特點。

規格

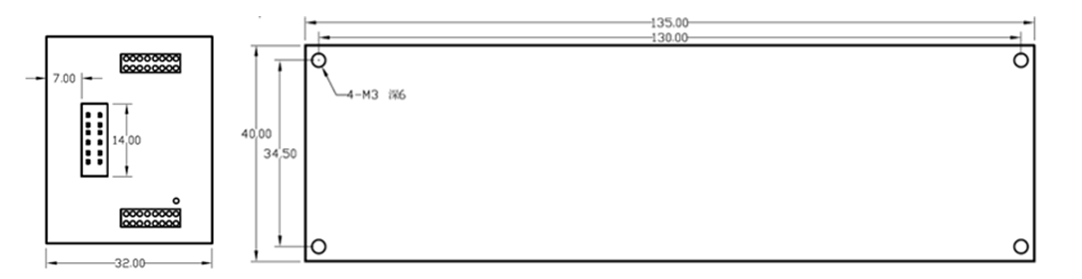

   尺寸
