光模塊的性能直接決定了整個網絡的傳輸效率；而光開關作為網絡調度的關鍵設備，與光模塊的協同配合，更是構建高效、靈活光通信網絡的核心。科毅光通信（官網：www.www.czflyt.com）深耕光通信領域，推出了一款搭載時鐘恢復電路的LWDM光模塊，為高速光通信網絡提供穩定可靠的傳輸支持。

一、研發目的：解決傳統光模塊的傳輸難題

傳統LWDM光模塊在長距離傳輸或復雜組網場景中，光信號容易產生時鐘漂移與抖動問題——這會直接導致數據同步困難、丟包率上升，嚴重影響系統穩定性。尤其在25G前傳網絡、數據中心高速互聯等場景中，當光模塊與光開關配合構建動態組網時，信號抖動帶來的負面影響會被進一步放大。

針對這一行業痛點，廣西科毅光通信的研發團隊經過數月的測試與優化，研發出這款集成時鐘恢復電路的LWDM光模塊，通過在接收端引入閉環時鐘恢復機制，徹底解決了時鐘抖動帶來的傳輸不穩定問題。

二、LWDM光模塊核心結構解析

這款LWDM光模塊的整體結構清晰，核心組件包括電接口、驅動電路、光發射組件、光接收組件、主控制器、TEC溫控電路以及緩啟動電路，各部件協同工作，實現從電信號到光信號的高效轉換與穩定傳輸。

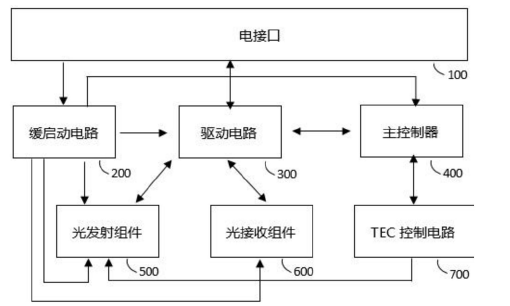

LWDM光模塊整體結構示意圖

1. 驅動電路：光模塊的“信號處理大腦”

驅動電路是這款光模塊的核心創新所在，集成了均衡器、放大器、時鐘恢復電路和采樣電路，實現從接收端到發送端的全鏈路信號優化，其中時鐘恢復電路是解決抖動問題的關鍵。

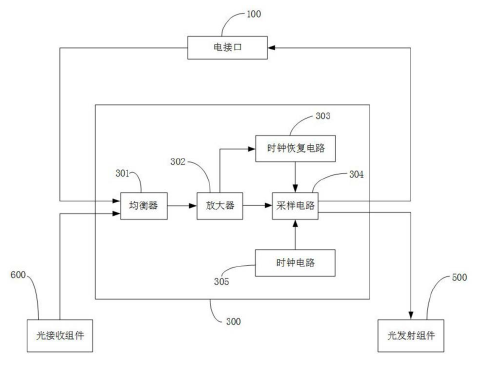

LWDM光模塊驅動電路結構示意圖

時鐘恢復電路：精準去抖動的核心機制

時鐘恢復電路采用閉環反饋設計，由相位檢測器（PD）、低通濾波器（LPF）和壓控振蕩器（VCO）三大部件組成，能夠從接收數據中精準提取時鐘信息，實現數據同步。

具體工作流程為：

• 光接收組件將光信號轉換為電信號后，先送入均衡器進行信號均衡調整，補償傳輸過程中的信號損耗；

• 調整后的信號經過放大器放大，同時輸入至?xí)r鐘恢復電路與采樣電路；

• 時鐘恢復電路的相位檢測器對比輸入信號與內部反饋時鐘的相位差，將差值信號送入低通濾波器過濾噪聲；

• 過濾后的控制信號輸入壓控振蕩器，輸出與輸入信號同步的穩定時鐘；

• 采樣電路按照該穩定時鐘對接收數據進行精準采樣，最終傳輸給電接口。

在實驗室測試中，我們模擬了10km長距離傳輸+光開關動態調度的復雜場景，這款光模塊的時鐘恢復電路能夠?qū)⒍秳?dòng)降低至0.1UI以下，數據傳輸準確率達到99.999%，遠高于行業平均水平，確保即使在復雜組網中也能實現精準的數據同步。

2. 光發射/接收組件：穩定的信號轉換核心

光發射組件負責將電信號轉換為光信號并發射，光接收組件則完成光信號到電信號的反向轉換。為了應對工業級溫度環境，我們?yōu)楣獍l(fā)射組件配備了溫度傳感器與半導體制冷器（TEC），結合主控制器與TEC控制電路組成智能溫控系統。

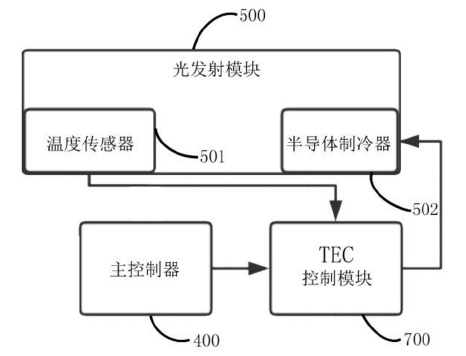

LWDM光模塊光發射組件溫控系統結構示意圖

光發射組件對溫度極為敏感，溫度波動會直接影響光功率與波長穩定性。智能溫控系統的工作邏輯為：

• 溫度傳感器實時采集光發射組件的實際溫度，反饋給TEC控制電路；

• 主控制器預設目標溫度，TEC控制電路對比實際溫度與目標溫度的差值；

• 根據差值調整流經半導體制冷器的電流大小與方向，實現吸熱或放熱，使光發射組件始終維持在最佳工作溫度。

這一設計讓光模塊能夠適應-40℃~85℃的工業溫度范圍，即使在戶外基站、偏遠數據中心等惡劣環境中，搭配光開關使用也能保障光信號的穩定傳輸。

3. 緩啟動電路：保護組件，延長壽命

光模塊在上電瞬間容易產生大電流沖擊，損壞內部精密組件。我們特意加入緩啟動電路，輸入端連接電接口，輸出端分別連接驅動電路、光發射組件與光接收組件，通過延時上電的方式避免電流沖擊，延長光模塊的使用壽命，同時保障與光開關組網時的上電穩定性。

三、這款LWDM光模塊的核心優勢

1. 卓越去抖動性能，數據同步更精準

通過接收端的時鐘恢復電路，有效去除光信號傳輸、光開關調度過程中產生的時鐘抖動，實現精準的數據同步，避免丟包、錯包問題，提升系統穩定性與可靠性。

2. 全鏈路信號優化，傳輸質量更高

從接收端的均衡調整、信號放大，到發送端的信號采樣，全鏈路信號處理流程確保了低損耗、高精準的信號傳輸，為25G光模塊解決方案提供核心支持。

3. 智能溫控，適應復雜環境

TEC智能溫控系統能夠適應工業溫度范圍，維持光發射組件的穩定工作，保障光功率與波長恒定，適合戶外基站、數據中心等復雜環境。

4. 緩啟動設計，降低維護成本

緩啟動電路避免了上電時的電流沖擊，保護內部組件，延長光模塊的使用壽命，降低后期維護成本。

四、多場景適配：覆蓋高速通信全領域

這款LWDM光模塊憑借其卓越性能，廣泛適配于各類高速光通信場景：

1. 5G 25G前傳網絡

在5G 25G前傳網絡中，光模塊是連接基站與核心網的核心部件，搭配光開關使用可實現靈活的網絡調度，其去抖動性能保障了前傳網絡低時延、高可靠的傳輸要求，滿足5G業務對數據傳輸?shù)膰?yán)苛標準。

2. 25G企業以太網

企業級以太網對高速數據傳輸、網絡靈活性需求日益增長，這款LWDM光模塊支持25G速率穩定傳輸，與光開關配合可實現網絡端口的靈活切換，提升以太網的傳輸效率與可靠性。

3. 數據中心高速互聯

數據中心內部需要大規模的高速數據互聯，這款光模塊的低抖動、高穩定性能，配合光開關構建動態調度網絡，滿足數據中心海量數據傳輸需求，保障業務連續運行。

4. 其他高速數據互聯場景

在金融、醫療等對數據傳輸可靠性要求極高的領域，這款LWDM光模塊也能提供穩定的傳輸支持，搭配光開關實現數據的靈活調度與備份。

五、廣西科毅光通信：一站式光通信解決方案提供商

廣西科毅光通信科技有限公司專注于光通信領域的研發、生產與銷售，擁有光開關、光模塊、光分路器等全系列光通信產品。這款LWDM光模塊是我們自主研發打造的核心產品之一，結合公司的光開關產品，能夠?yàn)榭蛻?hù)提供定制化的光通信解決方案。

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.czflyt.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！

（注：本文部分內容由AI協助習作，僅供參考）
