與傳統電學傳感器相比，光纖傳感器具備無源、抗電磁干擾、耐腐蝕、壽命長等顯著優勢，尤其適用于復雜電磁環境、高溫高壓及遠程監測場合。

應變作為反映結構形變與受力狀態的關鍵物理量，其精確測量對橋梁、航空、能源設施的安全運行至關重要。

目前光纖應變傳感器主要分為強度調制型、偏振調制型、波長調制型和相位調制型四大類。其中，偏振調制型傳感器因靈敏度高、結構靈活，近年來備受關注。

在這一技術脈絡中，保偏光纖憑借其優異的偏振保持能力，成為實現高精度偏振調制傳感器的理想載體。

全保偏光纖反射式雙折射干涉應變傳感器的結構與原理

本發明提出的傳感器采用全保偏光纖結構，主要包括以下組件：

• 第一保偏光纖與第二保偏光纖，兩者以45°角旋轉熔接

• 第二保偏光纖端面涂覆有鍍金反射層

• 保偏耦合器，連接起偏器、手動檢偏器與傳感光纖段

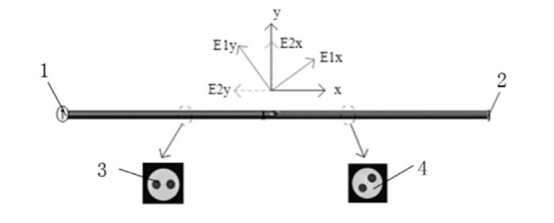

圖1 展示光路在保偏光纖中的傳播與干涉過程

其工作原理可概括為：

寬譜光源發出的光經起偏器變?yōu)榫€偏振光，進入保偏光纖后激勵起兩個正交偏振模。

這兩個模在光纖中傳播時因折射率差異產生相位差，經鍍金層反射后再次合束，通過檢偏器發生干涉，最終在光譜儀上形成干涉譜。

外界應變作用于傳感光纖時，會改變光纖的雙折射特性，進而引起干涉譜的波長漂移，通過監測這一漂移量即可實現對應變的高靈敏度測量。

系統搭建與實驗驗證

在實際實驗系統中，我們采用了以下關鍵器件：

• 寬譜光源（ASE，1530–1565nm）

• 保偏耦合器與手動檢偏器

• 高分辨率光譜儀

• 等強度梁與微分頭應變加載裝置

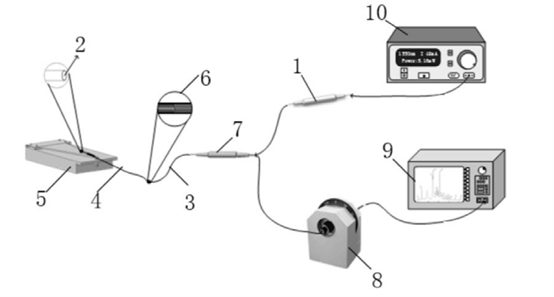

圖2 展示完整的傳感光路與設備連接方式

傳感頭由兩段旋轉45°熔接的保偏光纖構成，粘貼于等強度梁表面。通過調節微分頭施加不同應變，觀察光譜儀中干涉波谷的波長變化。

實驗結果表明，干涉波谷波長與應變呈良好線性關系，線性度最高可達98.6%，且波谷隨應變?cè)龃笙蜷L(zhǎng)波方向“紅移”，重復性高，穩定性強。

技術優勢與應用潛力

與現有技術相比，本方案具備以下突出優點：

• 結構簡單：僅需保偏光纖熔接與鍍金處理，工藝成熟，易于制作

• 靈敏度高：基于雙折射干涉原理，對應變響應靈敏，分辨率優異

• 成本可控：主要材料為保偏光纖，適合規?；a(chǎn)與應用

• 環境適應強：全光纖結構，抗電磁干擾，適用于工業復雜環境

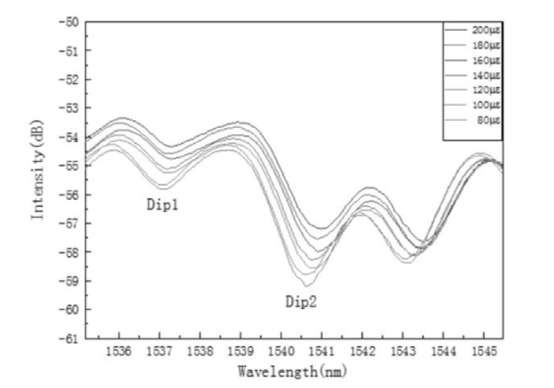

圖4 展示應變?cè)龃髸r(shí)干涉譜波谷的紅移現象-廣西科毅光通信

這類傳感器可廣泛應用于：

• 土木工程結構健康監測

• 航空航天器應變分布測量

• 油氣管道安全監測

• 智能制造中的精密形變感知

與光開關系統的協同與集成前景

作為光開關研發與制造企業，廣西科毅光通信深知光纖傳感系統與光控制設備協同工作的重要性。

在現代分布式光纖傳感網絡中，光開關扮演著路由選擇、通道切換、系統冗余備份的關鍵角色。

例如，在多點應變監測系統中，可通過光開關實現多傳感單元的時分復用，顯著提升系統容量與經濟性。

此外，保偏光纖傳感器輸出的偏振態信息，也可與保偏光開關結合，構建全偏振保持的光路系統，進一步提升信號完整性，降低系統誤報率。

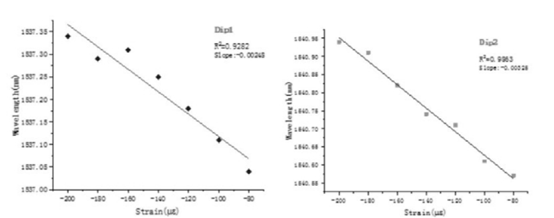

圖5 展示傳感器的高線性響應特性-廣西科毅光通信

未來，隨著光纖傳感朝著網絡化、智能化、集成化方向發展，光開關不再僅僅是通道切換設備，更是實現靈活組網、智能診斷的核心樞紐。

科毅光通信將持續推進高可靠性光開關與各類光纖傳感器的深度融合，助力工業物聯網與智慧基礎設施的建設。

本次基于一項創新的全保偏光纖反射式雙折射干涉應變傳感器專利，系統闡述了其工作原理、實驗方法與技術優勢。該傳感器結構簡潔、靈敏度高、適應性強，在結構健康監測等領域具有明確的應用價值。同時，我們也看到，光纖傳感系統的效能不僅取決于傳感器本身，還依賴于光開關、耦合器、光源等配套光器件的協同支持。

作為國內領先的光開關解決方案提供商，廣西科毅光通信將繼續深耕光器件研發，推動光纖傳感與光通信設備的有機融合，為客戶提供更穩定、智能、高效的光系統解決方案。
