在當今高速發展的光通信網絡中，光開關、光纖跳線作為核心連接與控制元件，廣泛應用于數據中心、智能電網、5G基站以及工業自動化系統中。隨著網絡規模不斷擴大，如何實現對光纖鏈路的高效檢測、精準定位和不停機維護，已成為行業運維人員面臨的重要挑戰。

近日，我們深入研究了一項國家發明專利——《光纖跳線、光纖跳線測試工具以及測試方法》，并結合自身在光通信設備領域的研發經驗，對該技術進行了深度解讀與優化適配，旨在為客戶提供更智能、更高效的光纖管理解決方案。

一、傳統光纖跳線檢測方式的局限性

在傳統的光纖布線系統中，當需要識別某一條特定的光纖跳線時，通常采用“斷連發光法”：即從設備端口拔下跳線一端，接入可見光源（如紅光筆），通過觀察另一端是否出光來判斷通路關系。

這種方法雖然簡單直觀，但存在明顯弊端：

• 中斷業務傳輸：拔出正在運行的光纖會導致通信鏈路中斷，影響系統穩定性；

• 操作繁瑣耗時：尤其在密集布線環境中，逐條排查效率極低；

• 易造成誤插或損壞接口：頻繁插拔增加人為失誤風險；

• 無法遠程確認：缺乏可視化反饋機制，難以實現快速定位。

特別是在電力系統、金融交易、醫療影像等對連續性要求極高的場景中，這種“停機檢測”的模式已越來越不被接受。

因此，開發一種無需中斷信號即可完成跳線識別的新一代測試技術，成為行業迫切需求。

二、新型光纖跳線結構設計：讓檢測“無感化”

根據國家知識產權局公布的發明專利CN112444919A，由中國南方電網超高壓輸電公司廣州局團隊提出的一種創新型光纖跳線結構，成功解決了上述難題。

核心結構亮點如下：

1. 內置塑料光纖+雙向耦合點設計

·         在常規石英光纖本體的保護層內，額外包埋一根塑料光纖（PlasticOpticalFiber,POF）；

·         塑料光纖在跳線兩端的補強部處彎折180°，形成兩個對稱的光纖耦合點；

·         耦合點位于補強部遠離連接頭的一側，方向朝外，便于外部檢測設備接入。

優勢說明：
塑料光纖具有良好的可見光傳輸特性，尤其適合綠光/紅光傳播；而將其彎折引出形成耦合點，使得外部光源可在不接觸主信號通道的前提下進行耦合激勵，真正實現“帶電檢測”。

2. 補強部結構優化（圓臺狀設計）

·         補強部位采用圓臺狀結構（見圖2），增強機械強度的同時，也為后續專用檢測器提供精準定位基準；

·         避免因結構松動導致耦合失效，提升長期使用的可靠性。

3. 保護層材料多樣化選擇

·         保護層可選用透明、半透明或不透明塑料材料；

·         若使用透明護套，整條跳線在檢測時會呈現均勻發光效果，視覺辨識度極高；

·         若為不透明護套，則僅在兩端耦合點處可見光點，適用于高保密性環境。

此設計充分體現了靈活性與實用性兼顧的理念，可根據不同應用場景靈活選型。

三、配套測試工具：專為“非侵入式檢測”而生

僅有特殊結構的跳線還不夠，還需匹配專用的光纖跳線測試工具才能發揮最大效能。該專利同步公開了一款高度集成化的檢測裝置，主要由三部分組成：

• 檢測器（圓柱狀主體）

• 測試線（塑料尾纖）

• 可見光發生器（建議使用綠光）

工作原理詳解：

光纖跳線立體結構示意圖

如上圖所示，檢測器端面設有內凹的卡接腔，包含：

• 檢測端（中央?yún)^(qū)域）

• 卡接套（環繞周向）

• 避讓槽（軸向開槽，用于容納主光纖本體）

具體操作步驟如下：

1. 對準安裝：將檢測器的卡接腔對準跳線任一端的補強部，避讓槽覆蓋光纖本體；

2. 旋轉鎖定：以光纖為中心旋轉檢測器，并施加軸向壓力，直至卡接套完全套入補強部；

3. 自動耦合：此時內部的測試耦合點與跳線上的光纖耦合點實現物理貼合；

4. 啟動光源：打開綠光發生器，光線經測試線→塑料光纖→另一端耦合點輸出。

關鍵創新點：
卡接結構的設計實現了“機械自鎖+光學耦合同步完成”，只要能順利套入，就代表光路已正確建立，極大降低了操作門檻。

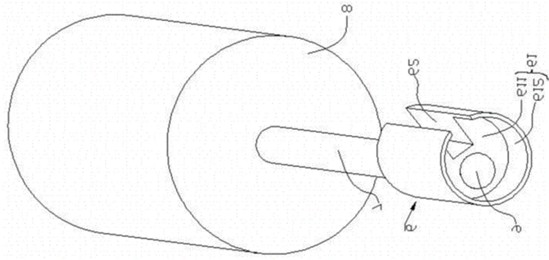

圖2：光纖跳線測試工具立體圖

此外，測試線采用標準塑料尾纖，其連接頭可直接與綠光發生器輸出端對接，無需定制轉換模塊，提升了通用性和便攜性。

四、為何推薦使用“綠光發生器”？

在可見光譜中，人眼對波長約為532nm的綠光最為敏感，且綠光在塑料光纖中的衰減最小，傳輸距離最遠。

實驗數據顯示，在相同功率下，綠光在POF中可穩定傳輸超過100米，遠優于紅光（650nm）或其他顏色光源。這對于大型機房、跨樓層布線等長距離場景尤為重要。

因此，該專利明確指出：“可見光發生器優選為綠光發生器”，這也是我們?cè)谕茝V此類測試方案時強烈建議客戶采納的技術細節。

五、真實應用場景解析

這項技術不僅停留在理論層面，已在多個領域展現出巨大應用潛力：

場景一：智能電網運維

南方電網作為該專利的申請人之一，正是看中其在高壓變電站二次系統中的實用價值。站內大量繼電保護光纖回路常年處于運行狀態，傳統檢測方式極易引發誤動作。而采用該新型跳線+檢測工具組合后，運維人員可在不停機情況下快速定位故障鏈路，顯著提升響應速度與安全性。

場景二：數據中心跳線管理

在萬兆級數據中心中，成千上萬條光纖交織在一起。每當新增服務器或調整拓?fù)鋾r(shí)，都需要精確識別對應跳線。借助該技術，管理員只需在一端接入檢測器，另一端即可看到明顯的綠色光斑，配合手機拍照記錄，輕松完成配線核對。

場景三：軌道交通信號系統

高鐵列控系統依賴高可靠性的光纖通信網絡。由于列車運行期間嚴禁中斷信號，因此必須采用非中斷式檢測手段。該技術完美契合這一需求，已被多家軌道交通設備商納入下一代車載通信模塊設計方案。

六、與光開關系統的融合展望

作為一家專注于光開關產品研發與制造的企業，廣西科毅光通信科技有限公司敏銳地意識到：這項新型光纖跳線檢測技術，未來有望與我們的MEMS光開關、機械式光開關等產品深度融合，構建更加智能化的光網絡管理系統。

設想如下場景：

• 將檢測用的塑料光纖與主控MCU相連；

• 當系統發出“尋線指令”時，自動觸發綠光脈沖；

• 結合攝像頭或光電傳感器陣列，AI算法可實時識別亮燈跳線位置；

• 最終在監控平臺上以高亮形式顯示路徑走向，實現“一鍵找線”。

這不僅是對人工巡檢的替代，更是邁向全光自動化運維的關鍵一步。

我們目前正在開展相關預研工作，計劃在未來兩年內推出首款支持“智能發光識別”的可編程光開關矩陣系統，敬請期待！

七、技術優勢總結

六大核心優勢歸納：

1. 免中斷檢測：全程無需拔插主光纖，保障業務連續性；

2. 即插即測：卡扣式結構設計，普通人也能快速上手；

3. 雙向可視：兩端均可作為檢測起點，提升靈活性；

4. 結構緊湊：無外露引線，外形與普通跳線幾乎一致；

5. 兼容性強：支持LC、SC、FC等多種接口類型；

6. 易于推廣：原材料成本增加有限，適合規?；a(chǎn)。
