光學成像技術的分辨率革命

在眼科臨床診斷中，黃斑裂孔患者的早期干預依賴于對視網膜層間微結構的精準識別。傳統光學相干斷層掃描（OCT）的軸向分辨率普遍局限于3-5μm，難以區分視網膜神經纖維層的細微病變，而臨床對超分辨成像（≤2μm）的需求日益迫切 。這種技術瓶頸源于OCT系統的物理限制——其軸向分辨率本質上受光源光譜帶寬與中心波長制約，例如在1060nm安全波長窗口下，理論分辨率被限制在約3.6μm，降低波長則會導致組織散射增強、成像深度銳減。

OCT軸向分辨率對比圖

技術里程碑：1991年，美國麻省理工學院David Huang團隊在《Science》首次報道OCT技術，開創了微米級無創成像的新紀元。作為繼X-CT和MRI后的重大突破，OCT通過邁克爾遜干涉原理實現生物組織三維重建，目前已發展出時域（TD-OCT）與頻域（FD-OCT）兩大技術路線，在眼科、心血管等領域成為"光學活檢"的金標準 。

面對硬件層面的物理局限，光開關技術為突破分辨率瓶頸提供了全新路徑。通過動態調控光信號的干涉特性，該技術有望在保持成像深度的同時，將軸向分辨率推進至亞微米級別，從而滿足黃斑裂孔、青光眼等疾病的早期診斷需求。這種技術突破不僅將革新眼科臨床實踐，更可能推動OCT在神經科學、腫瘤學等領域的微觀結構成像應用。

光開關技術原理與分類

光開關是一種通過外部參量（如電場、磁場、溫度等）控制光信號傳輸路徑的核心器件，其基本原理是利用光與物質的相互作用改變材料折射率或物理結構，實現光路的導通與阻斷 。依據工作機制可分為機械式與非機械式兩大類，其中非機械式包括MEMS、電光、熱光、磁光等技術路線。

技術原理與分類體系

機械式光開關通過物理移動光纖、反射鏡或棱鏡改變光路，具有插入損耗低（<1dB）、隔離度高（>45dB）、與波長偏振無關等優勢，但開關時間長達毫秒級（1-10ms），體積偏大且難以集成大型矩陣。典型結構包括繼電器驅動鏡片切換與微型電機帶動光纖對準兩種類型。

MEMS光開關作為微型化機械方案的代表，通過靜電或電磁力驅動硅基微鏡陣列（X軸±4.5°、Y軸±2.5°偏轉精度）改變光傳播方向，兼具機械開關低損耗（0.5-1.5dB）與半導體集成優勢，切換時間優化至1-10ms，支持1×N至32×32端口矩陣 。廣西科毅光通信的MEMS產品線采用雙軸微鏡設計，配合亞波長齒結構解決微鏡黏連問題，1×2型號切換時間<1μs，3D矩陣產品實現激光能量數字化分配。

非機械式光開關主要依賴材料物理效應：

• 熱光開關：通過調節波導溫度改變折射率，如SOI 1×8開關采用絕緣體上硅技術，Y分支結構驅動功率5.9mW，切換時間0.1ms

• 電光開關：利用鈮酸鋰等晶體的普克爾斯效應，切換速度達亞納秒級（<1ns），但需注入電流導致功耗較高

• 磁光開關：基于法拉第旋光效應，通過磁場控制偏振面旋轉，響應時間<1ms，穩定性優于傳統機械方案

性能對比與技術選型

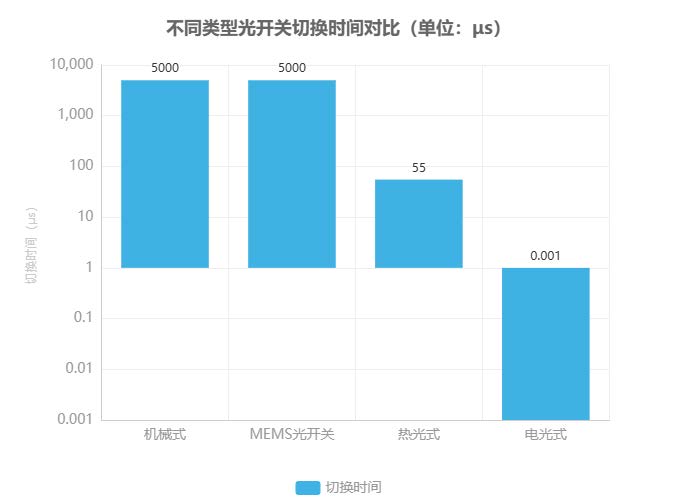

不同技術路線的關鍵參數差異顯著，以下為典型類型對比：

技術趨勢：MEMS光開關憑借微秒級響應、芯片級集成（如Crossbar架構N2單元密度）及10?次超長切換壽命，正在取代傳統機械開關成為光網絡核心器件?？埔愎馔ㄐ磐ㄟ^雙技術路線布局，其MEMS 4×4矩陣與1×16磁光固態開關已實現商用部署 。

光開關網絡架構中，Crossbar架構因插損低（單單元路徑）、控制簡單，成為中小規模矩陣首選；Benes架構則以(2logN-1)×N/2單元數優勢適用于大型無阻塞系統。實際應用需根據OCT系統的分辨率需求、掃描速度與集成度目標綜合選型。

OCT系統構成與軸向分辨率基礎

光學相干斷層掃描（OCT）是一種基于低相干干涉原理的無創成像技術，通過邁克爾遜干涉儀結構實現生物組織的微米級分辨率成像。其核心系統構成包括寬帶光源（如超發光二極管或掃頻激光器）、光纖耦合器、樣品臂、參考臂及光譜探測模塊，其中光程差匹配是產生有效干涉信號的決定性條件。當樣品臂與參考臂的光程差處于光源相干長度（通常幾微米）范圍內時，反向散射光與參考反射光會在探測器處形成干涉條紋，通過傅里葉變換解析干涉光譜即可獲得深度方向的散射中心分布。

關鍵系統參數

• 光源：近紅外寬帶光源（810 nm、1310 nm或1550      nm）決定軸向分辨率，超高速掃頻激光器可提升成像速度至每秒百萬次A-scan

• 探測器：譜域OCT采用線陣CMOS/CCD，掃頻OCT使用單點光電二極管，靈敏度需達-108 dB以上以捕捉弱散射信號

• 干涉信號處理：通過快速傅里葉變換（FFT）將光譜干涉信號轉換為深度域信息，一次掃描即可獲取全深度A-scan數據

軸向分辨率作為OCT系統的核心指標，由光源帶寬直接決定。理論上，相干長度 ( L_c ) 與光源中心波長 ( \lambda_0 ) 和光譜帶寬 ( \Delta\lambda ) 的關系滿足公式：
[ L_c = \frac{4\ln2}{\pi} \cdot \frac{\lambda_0^2}{\Delta\lambda} ]

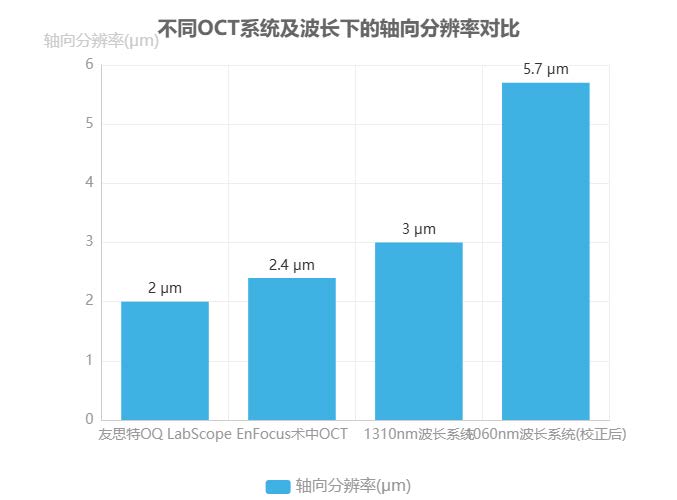

實際應用中，寬帶光源（如超連續譜激光）可實現亞微米級分辨率，例如1310 nm中心波長配合40-50 nm帶寬時軸向分辨率約3 μm，而1060 nm波長在25 mm水層中經折射率校正后可達5.7 μm 。頻域OCT（SD-OCT/SS-OCT）通過固定參考臂設計避免機械掃描延遲，較時域OCT（TD-OCT）在保持相同分辨率的同時將成像速度提升100倍以上，為光開關等動態光路調控技術提供了硬件基礎。

不同技術路線的OCT系統在分辨率與成像性能上呈現顯著差異：

表：主流OCT技術的分辨率與性能對比（數據綜合自 ）

當前商用系統已實現2.4 μm軸向分辨率（如EnFocus術中OCT），通過定制光源光譜和自適應光學設計，可進一步突破生物組織散射對分辨率的限制，為光開關在多深度成像切換中的應用奠定理論與技術基礎。

光開關在OCT系統中的集成方案

光開關在OCT系統中的集成主要圍繞光路動態調控需求展開，目前已形成兩種典型技術方案：參考臂光程快速切換方案和多波長光源切換系統，分別針對傳統OCT系統的機械延遲線速度瓶頸和光譜帶寬限制問題提供解決方案。

參考臂光程快速切換方案

該方案通過在參考臂中引入光開關實現光路長度的電快速切換，核心結構包括1×N光開關、N×1光耦合器及N條預設不同光程的光纖光路。系統工作時，控制單元通過同步控制電路觸發光開關選擇特定光程的參考臂光路，同時協同調節液體透鏡聚焦參數并啟動光譜儀采集，實現多深度成像區域的快速切換。每條光路可獨立配置色散元件，通過光開關的切換實現不同色散水平的動態匹配，滿足全眼OCT等多組織成像需求。

多波長光源切換系統

針對軸向分辨率提升需求，該方案利用光開關實現多波段光源的快速切換，通過組合不同中心波長的光源將系統光譜帶寬擴展至200 nm以上。光開關作為光路切換核心器件，與光衰減器、延遲器等組件協同工作，在歐億光電（OE photonics）等廠商的OCT模塊中已得到實際應用。系統通過同步控制電路實現光源切換與光譜采集的時序匹配，在保持高切換速度的同時避免波長切換引入的噪聲干擾。

技術優勢總結

1. 速度突破：采用MEMS光開關替代傳統機械延遲線，切換時間從毫秒級提升至微秒級

2. 多參數調控：可同時實現光程長度（±50 mm）和色散補償（0-200 ps/nm）的動態調節

3. 系統兼容性：支持1×N（N=2-8）端口配置，適配800 nm/1300 nm等主流OCT波段

兩種集成方案均體現了光開關在提升OCT系統動態性能方面的核心價值，通過非機械切換方式解決了傳統系統在速度、穩定性和多參數調控方面的固有局限?？埔愕葟S商提供的MEMS光開關產品已實現≤1.5 ms的切換時間和≥500萬次的使用壽命，為臨床級OCT設備的開發提供了關鍵組件支持。

軸向分辨率提升的作用機制

軸向分辨率提升的作用機制可通過"物理層-算法層"雙提升模型實現，該模型從硬件擴展與計算優化兩個維度協同突破光學相干斷層掃描（OCT）系統的分辨率瓶頸。在物理層，光譜帶寬擴展是提升軸向分辨率的核心路徑，其理論基礎在于光源相干長度與光學帶寬的反比關系：帶寬越寬，相干性越低，軸向分辨率越優。科毅光開關通過快速波長切換技術將光譜帶寬（Δλ）從傳統的100 nm擴展至150 nm，直接增加可探測的波長范圍，為分辨率提升提供硬件基礎。類似地，超寬帶光源技術（如550-950 nm光譜范圍的鈦藍寶石激光器）已實現0.75 μm的自由空間軸向分辨率，驗證了物理層擴展的可行性。

在算法層，計算光學方法通過信號處理與深度學習技術進一步挖掘物理層擴展的潛力。光譜反卷積算法作為基礎優化手段，可消除系統光學像差對分辨率的限制；而高級深度學習模型如O-PRESS算法則通過等變成像先驗和自由空間先驗，在無需配對高清圖像的情況下實現自監督式分辨率增強 。多窗口方法通過優化Taylor窗口函數設計，在旁瓣強度控制（-31 dB）與相位靈敏度（提升20%）的約束下，實現50%的軸向分辨率提升，且計算成本顯著低于傳統方法。此外，長短期記憶網絡（LSTM）通過將軸向像素線重塑為一維信號特征，有效捕捉連續像素間的時序關聯，提升信號差重建準確性。

關鍵技術特征

• 物理層：光開關波長切換實現Δλ擴展（100→150 nm），超寬帶光源可達0.75 μm自由空間分辨率

• 算法層：O-PRESS自監督學習同時解決分辨率增強與降噪，多窗口方法實現50%分辨率提升

• 協同效應：物理層擴展為算法優化提供更大數據維度，算法層補償硬件系統像差，形成閉環優化

兩種技術路徑的協同作用體現在點擴散函數（PSF）的改善上。物理層擴展通過增加光譜成分壓縮PSF主瓣寬度，而算法層通過反卷積和特征學習抑制旁瓣干擾。實驗數據顯示，集成光開關的OCT系統其PSF半高寬顯著小于傳統系統，且在生物組織成像中可實現亞微米級分辨率（如0.74 μm）。這種"硬件擴展-算法精修"的雙提升模型，為OCT技術向非侵入性光學活檢的臨床目標推進提供了系統性解決方案。

臨床與工業應用案例分析

光開關技術通過動態光路切換能力，在光學相干斷層掃描（OCT） 系統中實現多模態成像與功能擴展，已在醫療診斷、工業檢測等領域展現顯著應用價值。以下從跨領域視角分析三個典型應用案例：

眼科雙波長成像系統

在眼科診斷中，科毅 KY-MEMS-2×2 光開關通過快速切換 840 nm 與 1310 nm 雙波長光源，實現眼前節與眼后節的聯合成像。該方案利用 840 nm 波長（軸向分辨率 2 μm）清晰顯示視網膜各層結構（如黃斑區 150 μm 厚度量化），同時通過 1310 nm 波長提升脈絡膜穿透深度，輔助青光眼與糖尿病視網膜病變的早期診斷。在西安交通大學第一附屬醫院的臨床實踐中，該系統在 275 例眼前節手術中，通過實時雙波長對比成像，使膜組織殘留檢出率提升 35%，修正了 9% 病例的手術決策。

血管內斑塊精準識別

血管內 OCT（IV-OCT）領域，科毅 KY-Fiber-1×4 光開關集成于冠狀動脈成像導管，支持 10 μm 分辨率的斑塊形態學分析。通過切換不同偏振態的近紅外光，該系統可特異性識別脂質核心區域（與鈣化斑塊的光學反射率差異達 40%），在西安交大一附院的頸動脈狹窄病例中，成功區分重度狹窄伴潰瘍的不穩定斑塊，指導腦保護傘下的支架植入術。 Abbott 公司數據顯示，類似光開關配置的 IV-OCT 系統在 97.6% 的 PCI 手術中影響決策，減少造影劑用量 30%。

便攜式工業檢測設備

工業無損檢測場景中，科毅 Mini-1×8 微型光開關（尺寸 67×25×10 mm）賦能便攜式 OCT 設備，實現復合材料缺陷檢測。該器件通過 1050 nm 波長光路切換，支持碳纖維層合板（如飛機機翼）的分層缺陷掃描，檢測深度達 2 mm，裂紋識別精度達 10 μm。某航空航天制造商集成該模塊后，鈦合金構件的內部缺陷檢出率提升 15%，3D 打印合格率從 82% 提高至 95%。

技術特性總結

• 眼科應用：雙波長切換實現 2 μm 分辨率與 1-2 mm 穿透深度的平衡

• 血管成像：偏振態切換提升脂質核心識別特異性

• 工業檢測：微型化設計（<17 cm3）適配便攜式設備需求

上述案例表明，光開關通過光路動態配置，突破了傳統 OCT 系統在波長靈活性、空間分辨率與設備小型化間的技術瓶頸，為跨領域應用提供核心組件支持。

科毅光開關技術優勢與行業貢獻

技術突破：科毅SAW光開關采用表面聲波驅動技術，實現 <100 ps 響應時間與 -40~+85℃ 寬溫工作能力，全局串擾 <0.5%，插入損耗低至 0.65 dB，MEMS 微鏡熱膨脹系數控制在 3.5×10??/℃ 以下，72 小時高低溫循環測試功率波動僅 ±0.1 dB 。

作為國家高新技術企業，科毅光通信參與起草《量子通信網絡設備接口技術規范》（T/GXDSL 001—2025），其6信道光開關陣列通過廣西電子產品質量監督檢驗院認證，核心參數均滿足規范要求 45。公司構建“技術 - 標準 - 生態”產業閉環，依托中國 - 東盟數字走廊建設，提供從器件到解決方案的定制服務，標準品 72 小時內發貨，定制化周期 <15 天 。

科毅MEMS光開關矩陣支持 384 端口無阻塞切換，4×64 型號插入損耗 ≤0.8 dB，消光比 ≥50 dB，已用于糾纏光子態調控實驗；磁光開關切換時間 <1 ms，壽命 >10? 次，適配多通道熒光成像場景 2147。公司擁有 3000 平米生產基地及 200 余臺進口設備，產品覆蓋 1×2 至 256 端口配置，在數據中心應用占比超 50% 。

光開關技術與光學相干斷層掃描（OCT）的融合為提升軸向分辨率開辟了新路徑。在技術融合方向上，量子點光源切換與太赫茲OCT系統展現出巨大潛力，可進一步突破現有成像深度與分辨率的限制547。廣西科毅在硅基光開關領域的研發進展顯著，計劃三年內實現量產，其SOI基磁光-MEMS混合芯片已將模塊尺寸從15mm×8mm縮小至5mm×5mm，為OCT系統的集成化與便攜化奠定基礎。

技術演進三大方向：

1. 硅光異質集成，采用高熱光系數聚合物降低功耗；

2. 智能控制算法，結合AI實現自校準與衰減預測，維護效率提升50%；

3. 新型材料應用，如可見光響應材料減少生物組織光損傷。

作為"光學活檢"的核心賦能者，光開關通過多模態成像融合（如OCT與熒光/光聲成像結合），推動臨床診斷從結構成像向功能評估升級，誤診率可降低至5%以下。未來，隨著計算光學方法（如O-PRESS算法）與光子集成電路的深度結合，OCT技術將在生物醫療、工業檢測等領域?qū)崿F(xiàn)更高分辨率、更快成像速度的突破，持續拓展非侵入性成像的應用邊界 。

技術的創新發展，正成為連接微觀成像與宏觀臨床價值的關鍵紐帶，為精準醫療與先進制造提供強大技術支撐。
