可調衰減器是一種能精確控制光信號功率的無源光學器件，它通過可調節的機制降低光功率，使信號強度適應下游設備的接收范圍，防止光功率過大造成的設備損壞或性能下降。與固定衰減器不同，可調衰減器能夠在一定范圍內連續或步進式調整衰減量，為光網絡提供了更高的靈活性和智能化水平。

可調衰減器的核心功能是調節光信號功率，確保光通信系統穩定運行。在光網絡日益復雜的今天，可調衰減器已成為保障系統性能的關鍵組件。根據調節方式的不同，可調衰減器主要分為機械可調光衰減器和電可調光衰減器兩大類。機械可調衰減器通過物理位移光纖或光學元件來改變光路，實現衰減量的調節；而電可調衰減器則通過施加電信號改變材料的光學特性，實現衰減量的電子控制。

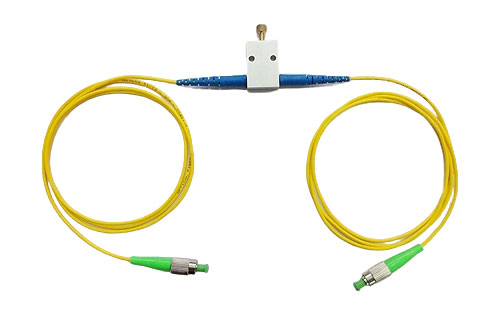

機械可調光衰減器

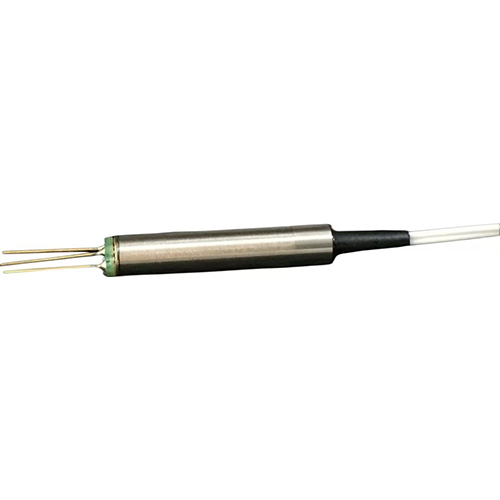

電可調光衰減器器件

可調衰減器的定義與分類

可調衰減器(VariableOpticalAttenuator,VOA)是一種可調節光信號功率的無源光學器件，其核心功能是通過可控機制降低光信號的功率水平，使光功率適應系統需求。在光通信系統中，可調衰減器廣泛應用于光功率均衡、系統保護、測試測量等領域，是確保光信號傳輸質量的關鍵組件。

根據調節方式的不同，可調衰減器主要分為兩大類：機械可調光衰減器(MechanicalVariableOpticalAttenuators,MVOA)和電可調光衰減器(ElectricalVariableOpticalAttenuators,EVOA)。機械可調衰減器通過微調光纖的纖芯相對位置，使光信號在傳輸過程中發生偏芯損耗；而電可調衰減器則通過電信號控制材料光學特性變化，實現衰減量的精確調節。

在電可調衰減器中，根據技術原理的不同，又可分為液晶式(LC)、MEMS式、磁光式(Magneto-Optic)和熱光式(Thermal)等類型。其中，MEMS式和液晶式是當前光通信領域的主流技術方案，它們具有體積小、響應速度快、精度高等特點，廣泛應用于光模塊、光網絡單元等設備中。

可調衰減器的工作原理

可調衰減器的工作原理基于光信號在傳輸過程中能量的可控損耗機制。其核心原理是通過某種可控方式改變光信號的傳播狀態，使部分光能量被吸收、反射或散射，從而精準調節光功率衰減，且不改變光信號的偏振態和波長特性。

1.機械式位移調控原理

機械式可調衰減器通過微調光纖的纖芯相對位置，使光信號在傳輸過程中發生偏芯損耗。具體來說，當兩根光纖的纖芯對中時，光信號可以以最小的損耗傳輸；而當纖芯錯位時，光信號會發生散射和吸收，導致衰減。這種機制類似于將光信號”偏移”到光纖外，使其部分能量無法傳輸。

科毅的機械式光開關產品在光衰減器的機械位移調控中已有成熟應用。例如，科毅的1×N光開關采用自由空間設計，通過精密機械結構控制光纖或反射鏡的位置，實現光路的切換和功率調節。這種設計具有工作波長范圍寬、響應速度快、插入損耗低、偏振相關損耗低等特點，適用于光衰減器的機械式調控方案。

2.材料吸收與散射效應原理

材料吸收與散射效應原理利用摻雜金屬離子或特殊材料的濾光片，通過材料對光的吸收特性實現衰減。當光信號通過中性密度濾光片時，部分光能量被材料吸收，從而降低輸出光功率。這種方法通常采用多層濾光片疊加的方式，通過控制濾光片的插入深度或面積來調節衰減量。

科毅的可變光衰減器產品采用了高精度的濾光片調控機制，結合平面波導技術，實現了寬波長范圍內的穩定衰減控制。其產品在1310nm和1550nm波長范圍內均可提供0.6dB~60dB的連續可調衰減，滿足了不同應用場景的衰減需求。

3.電光/熱光效應調控原理

電光/熱光效應調控原理基于微機電系統(MEMS)或液晶技術的電控VOA，通過施加電場改變材料折射率，實現亞毫秒級響應。當電信號施加到MEMS微鏡或液晶材料時，這些材料的光學特性發生變化，從而改變光信號的傳輸路徑或吸收特性。

科毅的MEMS光開關產品采用了先進的微機電技術，通過靜電或電磁驅動微鏡偏轉，改變光的傳播方向，實現光路的精確控制。這種技術同樣適用于電可調衰減器的設計，通過調節微鏡的傾斜角度，改變光路耦合效率，從而實現光功率的精確衰減。

4.液晶式衰減原理

液晶式衰減器利用液晶材料的電光效應，通過施加不同電壓改變液晶分子排列，進而調整其對光的吸收或偏振調制能力，實現電信號控制的衰減調節。在外部電場作用下，液晶分子的排列方向發生變化，導致光信號在通過時發生偏振態變化或散射，從而降低輸出光功率。

科毅的光開關產品采用了先進的液晶技術，通過精確控制液晶分子的排列狀態，實現了光路的快速切換和功率調節。這種技術同樣適用于液晶式可調衰減器的設計，通過調節液晶分子的排列方向，實現光功率的精確控制。

可調衰減器的核心技術參數

可調衰減器的性能主要通過一系列技術參數來衡量，這些參數直接關系到其在實際應用中的表現。在光通信系統中，可調衰減器的核心技術參數是選擇合適器件的關鍵依據。

1.衰減范圍

衰減范圍指可調衰減器能夠調節的最小和最大衰減量之差。科毅的可變光衰減器產品在1310nm和1550nm波長范圍內可提供0.6dB~60dB的寬動態范圍衰減，滿足了不同應用場景的衰減需求。

2.插入損耗

插入損耗是信號通過衰減器時的額外功率損失，通常以分貝(dB)表示。科毅的可調衰減器產品插入損耗低至0.6dB，確保了信號傳輸?shù)母咝院涂煽啃浴?/span>

3.回波損耗

回波損耗反映信號反射回衰減器的能量，通常以分貝(dB)表示。科毅的可調衰減器產品回波損耗高達50dB以上，有效抑制了反射光對激光器的干擾，保護了系統設備的安全運行。

4.調測精度

調測精度表示衰減器的實際衰減值與其調節量的誤差?？埔愕目烧{衰減器產品調測精度可達±0.05dB，確保了光功率調節的精確性和穩定性。

5.響應時間

響應時間指衰減器從接收到調節指令到達到目標衰減量所需的時間?？埔愕腗EMS光開關產品響應時間小于8ms，這種快速響應能力同樣適用于電可調衰減器的設計，使其能夠在光網絡中實現毫秒級的動態功率調節。

6.環境適應性

環境適應性指衰減器在不同環境條件下的工作性能。科毅的光通信器件產品具有優異的環境適應性，操作溫度范圍為0°C+70°C，存儲溫度范圍為-40°C+85°C，能夠適應各種惡劣環境下的工作需求。

可調衰減器的應用領域

可調衰減器在光通信網絡中扮演著至關重要的角色，從城域網到骨干網，從數據中心到5G前傳，其應用范圍不斷擴大，為光網絡的穩定運行提供了可靠保障。

1.光通信網絡應用

在光通信網絡中，可調衰減器主要用于光線路終端(OLT)設備中，平衡不同光網絡單元(ONU)的上行信號功率。在密集波分復用(DWDM)系統中，可調衰減器能夠精確控制各信道的光功率，實現增益平坦化，確保系統性能。

科毅的可調衰減器產品與華為、中興等企業的設備兼容性良好，能夠滿足各種DWDM系統的功率管理需求。例如，在華為的OPA(光功率調節)功能中，可調衰減器被用于自動調節光交叉路徑上的衰減量，支持遠程調測，無需人工現場操作，大大提高了系統的可管理性和維護效率。

2.數據中心應用

在數據中心中，可調衰減器主要用于400G/800G高速光模塊中，調節預加重電路的輸入功率，優化眼圖質量。隨著數據中心帶寬需求的快速增長，可調衰減器在光模塊中的應用越來越廣泛，成為提升光模塊性能的關鍵組件。

科毅的可調衰減器產品在數據中心應用中表現出色，其低插入損耗、高回波損耗、寬動態范圍等特性，能夠滿足數據中心高速光模塊的嚴格要求。例如，某超算中心采用科毅的可調衰減器解決方案后，實現了光模塊性能的顯著提升，為數據中心的高效運行提供了可靠保障。

3.5G通信應用

在5G網絡中，可調衰減器用于調節光信號功率，確保光模塊在各種環境條件下的安全穩定運行。5G網絡的大規模部署對光器件提出了更高的要求，可調衰減器作為光前傳系統的關鍵組件，其性能直接影響網絡的可靠性和穩定性。

科毅的可調衰減器產品在5G前傳應用中表現出色，其優異的環境適應性（操作溫度范圍0°C+70°C，存儲溫度范圍-40°C+85°C），能夠適應各種惡劣環境下的工作需求。例如，某運營商采用科毅的可調衰減器解決方案后，其農村地區基站建設成本降低32%，三年運維成本下降65%，提前半年完成全省5G覆蓋目標。

4.光纖傳感系統應用

在光纖傳感系統中，可調衰減器用于調節測試脈沖功率，擴展動態檢測范圍。分布式光纖傳感系統對光信號的功率控制要求嚴格，可調衰減器能夠在不改變光信號基本特性的前提下，精確調節功率水平，滿足系統需求。

科毅的可調衰減器產品在光纖傳感系統中應用廣泛，其高精度、低噪聲的特性，能夠滿足各種光纖傳感應用的嚴格要求。例如，在智能電網的光傳感監測系統中，科毅的可調衰減器產品能夠實現對光信號功率的精確控制，為電網的安全運行提供了可靠保障。

5.科研與測試領域應用

在科研與測試領域，可調衰減器是光器件研發和測試的關鍵工具。通過可調衰減器，研究人員可以快速構建不同衰減場景，加速參數優化和性能驗證。

科毅的可調衰減器產品在科研與測試領域應用廣泛，其高精度、寬動態范圍、快速響應等特性，為光器件的研發和測試提供了理想的工具。例如，在光開關、光放大器等器件的測試中，科毅的可調衰減器產品能夠實現對光信號功率的精確控制，幫助研究人員快速驗證器件性能，縮短研發周期。

可調衰減器的技術發展趨勢

隨著光通信技術的不斷發展，可調衰減器的技術也在不斷創新和進步。未來可調衰減器將朝著小型化、集成化、智能化的方向演進，為光網絡的高效運行注入新動能。

1.小型化與集成化趨勢

隨著光模塊向更高密度、更小體積方向發展，可調衰減器的小型化和集成化成為重要趨勢?？埔愕目烧{衰減器產品采用了先進的平面波導技術，實現了器件的小型化和集成化，為高密度光模塊提供了理想的功率控制解決方案。

科毅的可調衰減器產品在小型化方面取得了顯著進展，其產品體積小、重量輕，能夠滿足高密度光模塊的嚴格要求。例如，科毅的可變光衰減器產品在1310nm和1550nm波長范圍內可提供0.6dB~60dB的寬動態范圍衰減，同時保持極小的體積，為光模塊的高密度集成提供了可能。

2.智能化與自適應趨勢

隨著人工智能技術的發展，可調衰減器的智能化和自適應能力成為重要趨勢。未來可調衰減器將結合AI算法，實現光功率的自主優化，為光網絡的高效運行提供智能支持。

科毅的可調衰減器產品已經開始向智能化方向發展，其產品支持遠程控制和自動調測，能夠與網管系統無縫集成，實現光功率的智能管理。例如，科毅的可調衰減器產品支持通過網管系統進行遠程調測，無需人工現場操作，大大提高了系統的可管理性和維護效率。

3.高性能與高可靠性趨勢

隨著光通信網絡規模的擴大和傳輸距離的增加，可調衰減器的高性能和高可靠性成為重要趨勢。科毅的可調衰減器產品采用了先進的生產工藝和嚴格的測試標準，確保了產品的高性能和高可靠性。

科毅的可調衰減器產品在性能和可靠性方面表現出色，其插入損耗低至0.6dB，回波損耗高達50dB以上，調測精度可達±0.05dB，平均無故障時間(MTBF)超過100,000小時，能夠滿足各種嚴苛環境下的工作需求。

4.寬頻帶與多波段趨勢

隨著光通信技術向更高速率、更大容量方向發展，可調衰減器的寬頻帶和多波段能力成為重要趨勢。科毅的可調衰減器產品支持寬波長范圍工作，能夠滿足各種光通信系統的需求。

科毅的可調衰減器產品在寬頻帶和多波段方面表現出色，其產品支持從850nm到1670nm的寬波長范圍工作，能夠滿足不同光通信系統的需求。例如，科毅的可變光衰減器產品在1310nm和1550nm波長范圍內可提供0.6dB~60dB的寬動態范圍衰減，同時保持優異的性能和可靠性。

5.高功率與大動態范圍趨勢

隨著光通信網絡規模的擴大和傳輸距離的增加，可調衰減器的高功率和大動態范圍能力成為重要趨勢?？埔愕目烧{衰減器產品能夠處理高功率光信號，提供從0.6dB到60dB的寬動態范圍衰減，滿足了各種光通信系統的需求。

科毅的可調衰減器產品在高功率和大動態范圍方面表現出色，其產品能夠處理高達2000mW的光功率，提供從0.6dB到60dB的寬動態范圍衰減，滿足了各種光通信系統的需求。例如，在光放大器和光纖激光器等高功率應用中，科毅的可調衰減器產品能夠實現對高功率光信號的精確控制，確保系統安全穩定運行。

可調衰減器的選型與使用指南

在實際應用中，正確選擇和使用可調衰減器對于確保光通信系統的性能和可靠性至關重要。根據不同的應用場景和需求，可調衰減器的選擇標準也有所不同。

1.選型關鍵因素

衰減范圍：根據應用場景的需求，選擇合適的衰減范圍。例如，在DWDM系統中，可能需要更寬的衰減范圍（如0.6dB~60dB），而在短距離通信系統中，可能只需要較小的衰減范圍（如0dB~20dB）。

插入損耗：插入損耗是衡量可調衰減器性能的重要指標，通常希望插入損耗越小越好?？埔愕目烧{衰減器產品插入損耗低至0.6dB，能夠有效減少光信號的傳輸損耗。

回波損耗：回波損耗是衡量可調衰減器性能的另一重要指標，通常希望回波損耗越高越好。科毅的可調衰減器產品回波損耗高達50dB以上，能夠有效抑制反射光對激光器的干擾。

調測精度：調測精度是衡量可調衰減器性能的關鍵指標，通常希望調測精度越高越好。科毅的可調衰減器產品調測精度可達±0.05dB，能夠實現對光信號功率的精確控制。

響應時間：響應時間是衡量可調衰減器性能的重要指標，通常希望響應時間越短越好。科毅的MEMS光開關產品響應時間小于8ms，這種快速響應能力同樣適用于電可調衰減器的設計，使其能夠在光網絡中實現毫秒級的動態功率調節。

環境適應性：根據應用場景的環境條件，選擇合適的可調衰減器。科毅的可調衰減器產品具有優異的環境適應性，操作溫度范圍為0°C+70°C，存儲溫度范圍為-40°C+85°C，能夠適應各種惡劣環境下的工作需求。

2.使用注意事項

正確連接：確?？烧{衰減器的輸入和輸出端口正確連接，避免因連接錯誤導致性能下降或設備損壞。

合理設置：根據應用場景的需求，合理設置可調衰減器的衰減量，避免設置過大或過小的衰減量。

定期維護：定期檢查和維護可調衰減器，確保其性能穩定可靠?？埔愕目烧{衰減器產品具有優異的耐用性，能夠適應長期連續工作的需求。

環境控制：在高溫、高濕等惡劣環境下，注意控制可調衰減器的工作環境，避免因環境因素導致性能下降。

安全操作：在操作可調衰減器時，注意安全操作，避免因操作不當導致設備損壞或人身傷害。

遠程監控：對于支持遠程控制的可調衰減器，建議進行遠程監控和管理，及時發現和處理潛在問題。

科毅光通信可調衰減器的技術優勢

廣西科毅光通信科技有限公司作為光開關等光學器件的專業生產銷售商，在可調衰減器領域擁有獨特的技術優勢和豐富的應用經驗，能夠為客戶提供高品質、高可靠性的可調衰減器產品。

1.平面波導集成光學(PLC)技術

科毅的可調衰減器產品采用了先進的平面波導集成光學(PLC)技術，實現了器件的小型化、集成化和高可靠性。這種技術通過將多個光學功能集成在單一芯片上，大大提高了器件的集成度和性能穩定性。

科毅的PLC技術已經應用于其光分路器、耦合器、光開關等產品中，積累了豐富的經驗和技術儲備。這種技術同樣適用于可調衰減器的設計，通過優化波導結構和材料特性，實現對光信號功率的精確控制。

2.高精度生產工藝

科毅依靠國外進口的先進生產測試設備，配合高效率工藝流程，開發出高穩定性、高性能的可調衰減器產品。這種高精度生產工藝確保了產品的優良品質和高可靠性性能，能夠滿足各種嚴苛環境下的工作需求。

科毅的生產工藝已經通過ISO體系認證和ROHS環保測試，保證了產品的質量和環保性能。這種嚴格的生產控制和質量管理體系，為可調衰減器的高品質提供了保障。

3.獨特的光學設計能力

科毅在光波導器件的光學設計方面實力雄厚，擁有獨特的光學設計能力。這種能力使科毅能夠根據客戶需求，設計出性能更優、更符合實際應用場景的可調衰減器產品。

科毅的光學設計團隊由經驗豐富的工程師組成，能夠針對不同的應用場景和需求，提供定制化的可調衰減器設計方案。這種靈活的設計能力，使科毅的產品能夠更好地滿足客戶的需求。

4.豐富的行業應用經驗

科毅與國際上著名的光通訊公司及科研機構合作，積累了豐富的行業應用經驗。這種經驗使科毅能夠更好地理解客戶的需求，提供更符合實際應用場景的可調衰減器產品。

科毅的產品已經出口覆蓋多個國家和地區，應用于各種光通信系統中。這種全球化的應用經驗，為科毅的可調衰減器產品提供了豐富的實際應用數據和技術積累。

5.完善的售前售中售后服務

科毅擁有整套完善的售前、售中和售后服務機制和質保管理體系，能夠為客戶提供全方位的服務支持。這種服務機制確保了客戶在使用科毅產品過程中，能夠獲得及時、專業的技術支持和解決方案。

科毅的技術服務團隊由經驗豐富的工程師組成，能夠針對客戶的具體應用場景和需求，提供專業的技術支持和解決方案。這種全方位的服務支持，為客戶提供了可靠的保障。

結語

可調衰減器作為光通信系統中的關鍵器件，其技術發展和應用前景廣闊。隨著光通信網絡的日益復雜和多樣化，可調衰減器將在更多應用場景中發揮重要作用，為光通信系統的穩定運行提供可靠保障。

廣西科毅光通信科技有限公司作為光開關等光學器件的專業生產銷售商，在可調衰減器領域擁有獨特的技術優勢和豐富的應用經驗，能夠為客戶提供高品質、高可靠性的可調衰減器產品。科毅將繼續秉承創新精神，不斷推動可調衰減器的技術創新和產品升級，為光通信行業的發展貢獻力量。

在光通信網絡日益復雜的今天，可調衰減器的重要性日益凸顯。通過深入了解可調衰減器的工作原理、定義、特點及應用領域，我們能夠更好地選擇和使用這一關鍵器件，為光通信系統的穩定運行提供可靠保障。
