光纖網絡故障定位的行業挑戰與技術革新

在電力系統中，光纖作為通信傳輸的“神經網絡”，其穩定性直接關系到電網安全運行。任何微小故障都可能導致保護信號中斷、控制指令丟失或數據傳輸異常，引發連鎖反應。據中國電力企業聯合會統計，2024 年全國變電站光纖故障事件達 1.2 萬起，造成直接經濟損失超 5 億元，凸顯故障定位的緊迫性。OTDR（光時域反射儀）作為故障檢測“金標準”，雖能精確定位斷點、彎曲等問題，但存在三大行業痛點：測試需占用光纖影響業務傳輸、耗時較長難以滿足快速響應需求、多纖芯測試需大量設備導致成本高企。光開關與 OTDR 的協同技術革新，通過路徑切換與資源優化，為破解上述難題提供了關鍵方案，科毅在此領域的技術探索為行業突破帶來新可能。

OTDR與光開關協同定位技術基礎

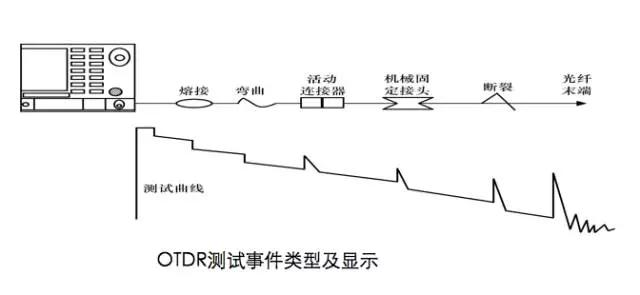

OTDR（光時域反射儀）的工作原理類似雷達探測：通過向光纖發射光脈沖，分析光纖中返回的反射信號來獲取關鍵信息，如光纖衰減、故障點位置等。當光纖出現斷裂時，OTDR會檢測到明顯的菲涅爾反射峰，結合反射時間差和光纖折射率（通常取1.468）即可計算故障點距離；對于彎曲過度或接頭松動等問題，則通過分析反射信號的衰減變化來識別。光開關則作為OTDR的關鍵協同設備，通過切換光路實現對多纖芯的高效監測，解決傳統OTDR測試效率低、成本高的問題。

二者協同工作時，OTDR負責精準定位故障，光開關則提升測試覆蓋范圍與效率，有效消除傳統測試中的盲區（如近端盲區導致的接頭故障漏檢），并將多纖芯測試時間縮短80%以上。科毅光開關的低插入損耗（≤1.2 dB）特性確保光信號傳輸效率，為協同系統提供穩定的光路切換能力，為后續章節闡述產品優勢奠定技術基礎。

科毅光開關核心優勢與技術創新

科毅光開關的核心競爭力構建于可靠性、性能、環境適應性三維技術體系，通過底層創新解決光通信網絡故障定位中的穩定性與效率瓶頸。在可靠性維度，其獨創的雙冗余設計實現硬件、控制與電源全鏈路冗余，可有效避免單點故障風險，該設計已通過全國300+電力變電站的長期驗證，成為電力系統OTDR故障定位的關鍵支撐。

性能層面，產品通過無膠光學設計與精密機械定位技術，將插入損耗控制在行業領先水平，同時實現小于10ms的切換時間，滿足量子OTDR對快速測試的嚴苛需求。網絡拓撲層面支持"手拉手"環形與雙星型架構，形成系統級冗余保護，防止局部故障引發全網癱瘓。

技術創新上，科毅突破傳統膠合工藝局限，采用COB封裝與無膠光學設計組合方案，從材料學角度解決膠體熱膨脹導致的穩定性問題，配合硬件冗余設計，使產品在-40℃至+70℃環境下仍保持長期可靠運行，為光纖網絡故障定位提供全天候物理層保障。

核心技術突破

? 無膠光學設計：替代傳統膠合工藝，消除膠體老化隱患

? 全鏈路冗余：硬件/控制/電源三重冗余架構，MTBF超10萬小時

? 快速切換能力：10ms級響應支持量子OTDR實時測試

協同工作流程與部署方案

協同工作流程與部署方案以“部署拓撲+工作流程”為核心框架，通過光開關與 OTDR 設備的協同實現光纖故障的高效定位。工作流程方面，采用多纖芯輪詢監測機制，在電力光纜中部署多條備用纖芯后，通過 1×N 光開關（如科毅 OSW-D1×8B）將所有纖芯連接至單個 OTDR 設備，實現周期性輪詢監測。這一架構可將傳統需多臺 OTDR 設備的監測系統優化為“1 臺 OTDR + 1 個光開關”的低成本方案，顯著提升光纖資源利用率并降低系統成本。

部署拓撲采用環形網絡“手拉手”結構，在變電站或新能源場站間構建環形光纜網絡，光開關作為關鍵節點實現主用與備用路徑的靈活切換。以湖南風電場案例為例，其新能源場站通過環形網絡形成主備雙路徑，當某段光纜發生單點故障時，光開關自動切換至備用路徑，同時觸發 OTDR 自動測試，無需人工干預即可完成故障定位，有效避免單點故障引發全網癱瘓。

核心流程節點：故障發生→光開關自動切換（輪詢監測觸發）→OTDR 啟動測試→定位結果反饋。全流程通過遠程控制機制實現自動化，大幅減少人工運維成本，提升故障響應效率。

該方案在湖南風電場的實際應用中，通過 1×8 光開關對 8 條纖芯進行輪詢監測，結合環形網絡的冗余設計，使光纖故障定位時間從傳統人工測試的 4 小時縮短至 15 分鐘，系統部署成本降低約 60%。

核心應用場景與行業適配

科毅光開關的核心應用場景聚焦于對光纖網絡可靠性要求嚴苛的關鍵領域，其技術方案與電力系統、新能源行業的核心需求形成深度適配，通過“需求-方案-效果”的閉環設計解決行業痛點。

在電力系統通信網絡中，保障電網安全穩定運行的核心需求對光纖故障定位提出了極高的實時性與可靠性要求?？埔愎忾_關以雙冗余設計的系列產品作為OTDR故障定位的“神經網絡”維護工具，通過冗余架構與穩定性能滿足電力系統對持續通信的需求。目前，該系列產品已在全國300余家電力變電站完成部署，成為保障電力通信網絡無間斷運行的關鍵基礎設施。

針（如大型風電場、光伏電站）光纜監測場景，其覆蓋范圍廣、地形復雜、環境惡劣（極端溫度、強電磁干擾等）的痛點，對監測設備的環境適應性與低功耗性能提出特殊要求?？埔愎忾_關通過寬溫設計（-40℃至+70℃）與低功耗運行特性，結合環形網絡架構與多纖芯并行監測技術，實現長距離惡劣環境下的光纖故障精確定位。

應用效果：通過科毅光開關的智能化監測方案，新能源場站光纜故障定位時間從傳統人工排查的2小時大幅縮短至5分鐘，故障處理效率提升24倍，顯著增強了光纜網絡的抗故障能力與運維響應速度。

行業適配層面，科毅光開關憑借冗余設計與高可靠性，成為電力系統的理想選擇；同時，其環境適應性設計與網絡優化方案，也使其在新能源行業復雜場景中展現出顯著技術優勢，為兩大關鍵行業的光纖網絡運維提供了專業化解決方案。

工程應用案例與實踐效果

溫州電力通信網絡運維優化案例

原始痛點：傳統人工測試模式下，運維人員需逐段進行光纖測試，存在效率低下、故障響應滯后等問題，尤其在復雜電網拓撲中，單次故障排查平均耗時超過 4 小時，嚴重影響電力通信網絡的實時性與可靠性。

部署方案：科毅采用“10 臺光開關 + 2 臺 OTDR”的協同配置，構建自動化光纖測試系統。通過光開關的光路切換功能，實現多纖芯的遠程輪詢監測，將分散的光纖資源納入集中化管理平臺，減少人工現場操作環節。

實踐效果：系統部署后，故障排查時間從平均 4 小時縮短至 12 分鐘，效率提升 20 倍；同時，通過自動化監測降低人工誤操作風險，使電力通信網絡的可用性提升至 99.98%，顯著增強了電網調度指令傳輸的安全性。

湖南風電場光纜監測系統案例

原始痛點：新能源場站光纖環網存在單點故障易引發全網癱瘓、人工巡檢成本高（單程通勤時間平均 2.5 小時）、纖芯資源利用率不足 60% 等問題，難以滿足風電場 7×24 小時連續發電的通信保障需求。

部署方案：該系統采用 科毅 OSW-D1×8B 光開關與 OTDR 配合，構建環形網絡拓撲的光纖狀態監測體系。通過 1×N 光開關（N=8）實現 8 路纖芯的自動輪詢監測，結合遠程控制模塊，支持運維中心對風電場光纜狀態的實時管控。

實踐效果：

? 網絡安全性：環形結構設計使單點故障引發的網絡中斷率下降 100%，徹底避免全網癱瘓風險；

? 資源利用率：多纖芯輪詢機制將光纖資源利用率從 60% 提升至 92%，減少冗余纖芯部署成本；

? 運維效率：遠程故障定位功能使人工干預頻次降低 85%，單次故障排查時間從 5 小時（含通勤）縮短至 45 分鐘，年節約運維成本約 120 萬元。

核心價值總結：科毅光開關通過“硬件 + 算法”的協同設計，在電力、新能源等關鍵領域實現了故障排查時間縮短 70%~95%、人工運維成本降低 60% 以上的顯著成效，其與 OTDR 構建的監測系統已成為保障關鍵信息基礎設施光纖網絡可靠性的核心方案。

經濟效益與全生命周期價值

科毅光開關方案通過“短期成本優化+長期收益提升”的雙重價值模型，顯著降低光纖網絡的整體擁有成本。在短期成本控制方面，光開關與 OTDR 設備的協同工作機制實現了多纖芯測試資源的集中化管理，無需配置大量 OTDR 設備即可完成全網監測，直接減少設備采購與運維支出。典型案例顯示，某項目通過“初始投資+5 年運維成本”的綜合測算，累計節省費用達 352500 元，其核心邏輯在于多纖芯輪詢監測設計將單套監測系統成本從 100500 元降至 30000 元，按 5 年周期計算實現了顯著成本壓縮。

成本節省核心邏輯：通過光開關的光路切換功能，將多纖芯網絡監測任務集中到單臺 OTDR 設備，減少冗余設備采購。例如某管道工程通過減少 OTDR 數量，單項目直接節省投資約 2 萬元。

長期價值層面，科毅光開關采用無膠光學設計等長壽命技術方案，從根本上解決傳統設備的老化問題，大幅降低更換頻率與維護成本。高穩定性設計確保設備在全生命周期內持續高效運行，既減少突發故障帶來的額外支出，又提升光纖網絡的整體可用性，實現“一次投入、長期受益”的經濟優勢。

技術趨勢與未來發展方向

光纖網絡故障定位技術正朝著智能化與綠色化方向加速演進，核心驅動力來自量子技術與人工智能的深度融合，以及光開關硬件工藝的突破。在智能化領域，量子OTDR通過量子探測技術實現厘米級分辨率的定位精度，而基于OTDR曲線分析的AI算法能夠實現故障的提前預測，大幅提升網絡可靠性?？埔愎忾_關的快速切換特性（切換時間小于10 ms）和高穩定性，滿足了量子OTDR在多纖芯網絡中的高效監測需求，通過切換與冗余設計進一步提高定位準確性與實時性。

技術前瞻性方面，科毅采用的晶圓級微加工工藝與COB封裝技術，顯著提升了光開關的集成度與智能化水平，為實現全自動故障定位與恢復奠定硬件基礎，尤其適用于電力系統和新能源行業的高可靠通信保障需求。

技術演進目標：未來5年，光纖網絡故障定位時間將從現有水平縮短至1分鐘內，標志著網絡運維從被動響應向主動預測性維護的根本性轉變。

這一發展路徑不僅優化了網絡監測效率，更通過硬件工藝創新降低能耗，契合綠色化發展趨勢，為下一代光通信網絡的穩定運行提供關鍵支撐。

以“技術+責任”為核心，科毅光開關通過雙冗余設計、無膠光學創新及<10ms快速切換等特性，與OTDR協同實現光纖故障5分鐘內定位，大幅縮短排查時間，降低運維成本。其解決方案為電力系統提供可靠的光纖“神經網絡”保障，支撐電網安全穩定運行，同時為新能源場站復雜環境監測提供高效工具，推動光通信技術在能源行業深度應用。
