? 產品特性
l 低損耗、高可靠性、高穩定性
l LCD顯示屏
l 支持RS232和以太網接口
? 應用場景
l 環形網絡
l 光纖及光器件測試
l 光網絡自動監控

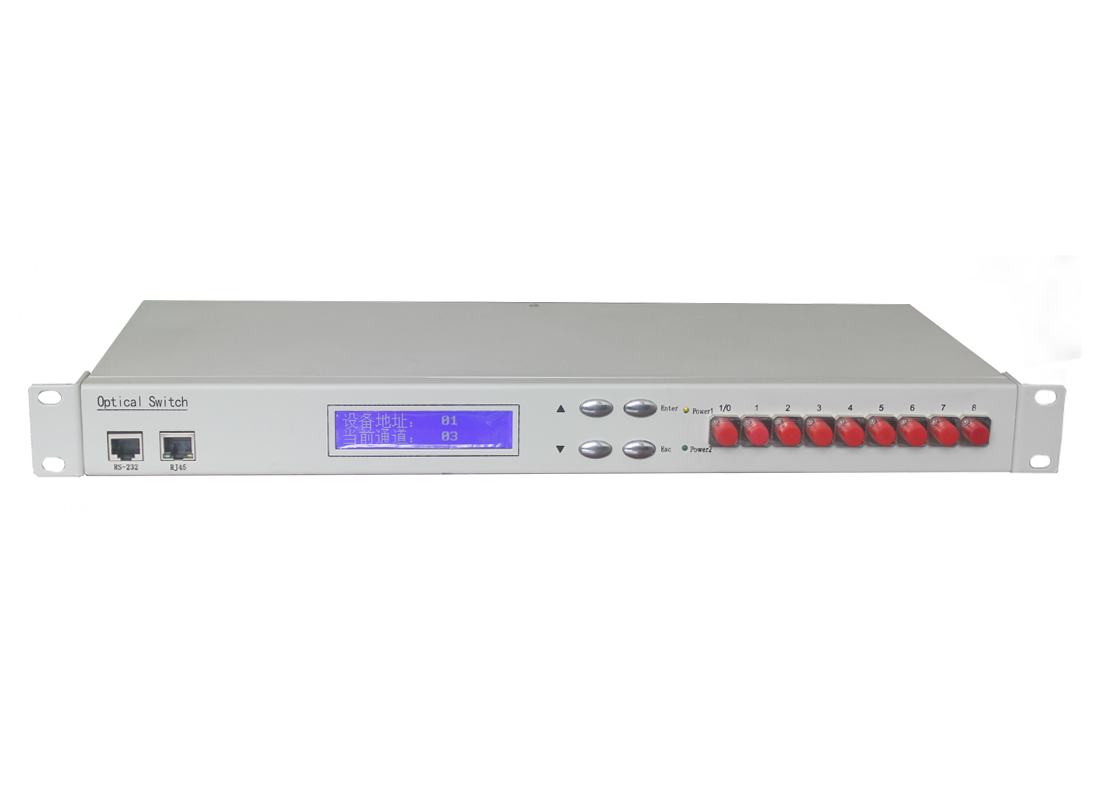

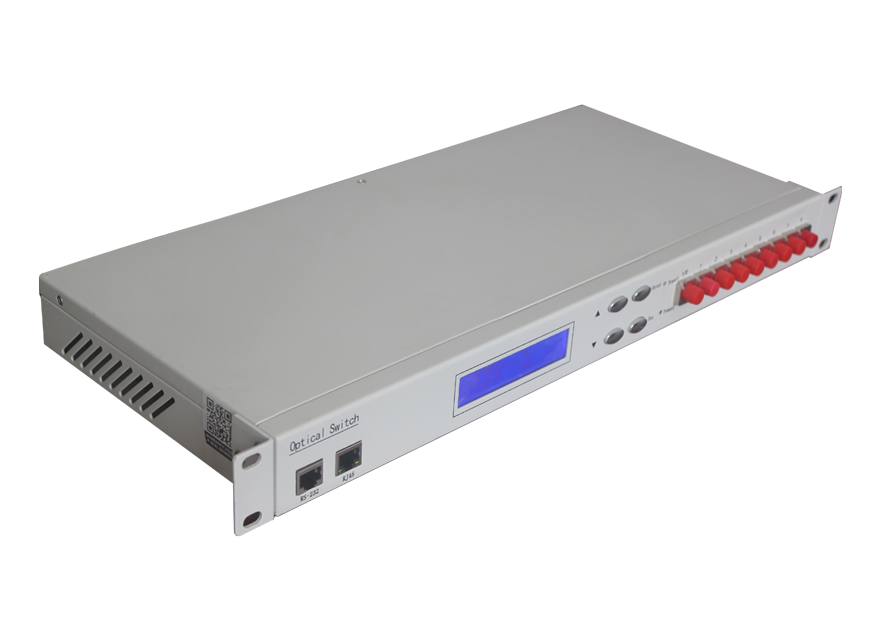

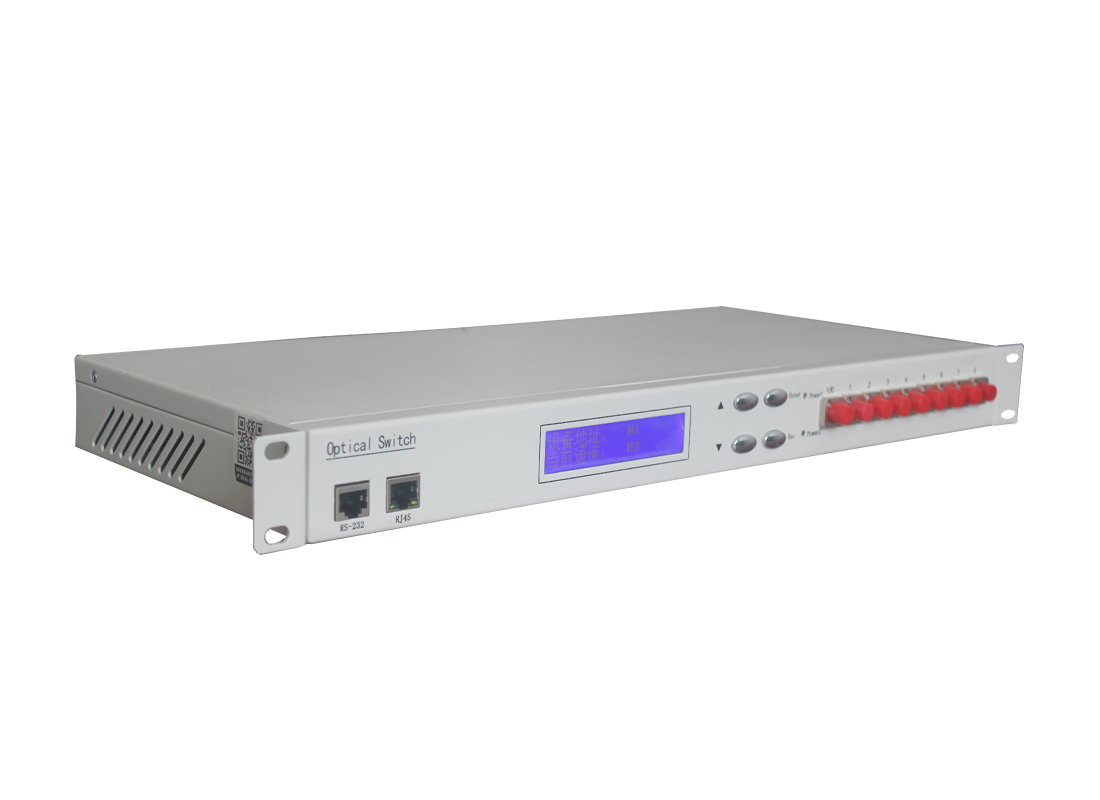

N×N機架式光開關可通過前面板手動選擇通道，或通過RS232端口、以太網端口遠程控制。支持步進切換或按設定頻率自動掃描切換。在光纖傳輸系統中，可用于多通道光纖監控、多光源/探測器選擇、光纖路徑保護等；在光纖測試系統中，適用于光纖及器件測試、戶外光纜測試、多點光纖傳感器監控系統等。
? 技術規格
參數 | 單位 | OSW-N×N-U | |||
波長范圍 | nm | 850±40 / 1300±40 | 1260 ~ 1650 | ||
測試波長 | nm | 850 / 1300 | 1310 / 1550 | ||
插入損耗 | dB | 典型值:1.8 最大值:2.0 | |||
回波損耗 | dB | 單模≥55 | |||
串擾 | dB | ≥55 | |||
偏振相關損耗 | dB | ≤0.05 | |||
波長相關損耗 | dB | ≤0.25 | |||
溫度相關損耗 | dB | ≤0.25 | |||
重復性 | dB | ≤ ±0.05 | |||
耐久性 | Times | 107 | |||
光功率 | mW | ≤500 | |||
切換時間 | ms | ≤30 | |||
工作溫度 | °C | -20~+80 | |||
存儲溫度 | °C | -40~+85 | |||
相對濕度 | % | 5 ~ 95（非冷凝） | |||
監控接口 | RJ45 and RS232( or RS-485 ) | ||||
電源輸入 | V | AC 85-264V,50/60Hz or DC(36-72)V | |||
尺寸 | 1U&4X4 | 2U&8X8 | 4U&16X16 | ||
支持定制化配置
? 訂購信息: OSW－N×N－A－B－C－D－E
N | A | B | C | D | E | |
通道數 | 類型 | 模式 | 測試波長 | 電源類型 | 連接器類型 | 機架尺寸 |
1~16 | 1: N×N定向矩陣（無阻塞OXC）
2: N×N分布式矩陣（廣播開關） | SM: 單模, 9/125 M5: 多模, 50/125 M6: 多模, 62.5/125 X: 其他 | 850: 850nm 1310: 1310nm 1550: 1550nm 1310/1550:1310/1550nm X: 其他 | AC: 85-264V DC: 36-72V AC/ DC: 220V&48V | FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC X: 其他s
| 1U: 1U L483×W403×H44 2U: 2U L483×W403×H89 4U : 4U L483×W403×H177 X: 其他
|
