特性
l 高速
l 高穩定性、高可靠性
l 堅固緊湊
l 高性價比
l 直接低壓驅動
應用領域
l 光信號路由
l 網絡保護
l 突發交換
l 高性價比
l 可配置分插復用
l 信號監控
l 儀器設備
技術規格
參數 | 單位 | SOSW-1×8 |
波長范圍 | nm | 1295~1325或1520~1580 |
測試波長 | nm | 1310 / 1550 |
插入損耗 | dB | 典型值:1.5 最大值: 1.8 |
回波損耗 | dB | 多模≥ 30 單?！?50 |
串擾 | dB | ≥40 |
偏振相關損耗 | dB | ≤0.20 |
切換速度 | us | 150 |
重復頻率 | Hz | 2K |
耐久性 | 次 | ≥ 1011 |
偏振模色散 | ps | 0.2 |
光功率 | mW | ≤500 |
工作溫度 | ℃ | -5~ +60 |
存儲溫度 | ℃ | -40 ~ +85 |
開關類型 | 固態鎖定式 | |
光纖類型 | SMF-28 單模光纖 | |
尺寸 | mm | 長69×寬37×高8.5 |
電氣驅動信息
每個切換點通過施加電壓脈沖驅動。施加正極性脈沖時，光路連接并鎖定至相應位置；施加反極性脈沖后，光路切換至另一路徑并鎖定。
參數 | 最小值 | 典型值 | 最大值 | 單位 |
電阻（每組引腳） | 15 | 18 | 22 | Ω |
切換電壓 | 2.25 | 2.5 | 2.75 | V |
脈沖持續時間 | 0.2 | 0.3 | 0.5 | ms |
備注：
提供支持 USB 或 RS232 接口的驅動套件，含 Windows^TM^ 圖形界面或 TTL 接口。
可根據客戶需求提供驅動表，以便客戶自行設計/構建驅動電路。

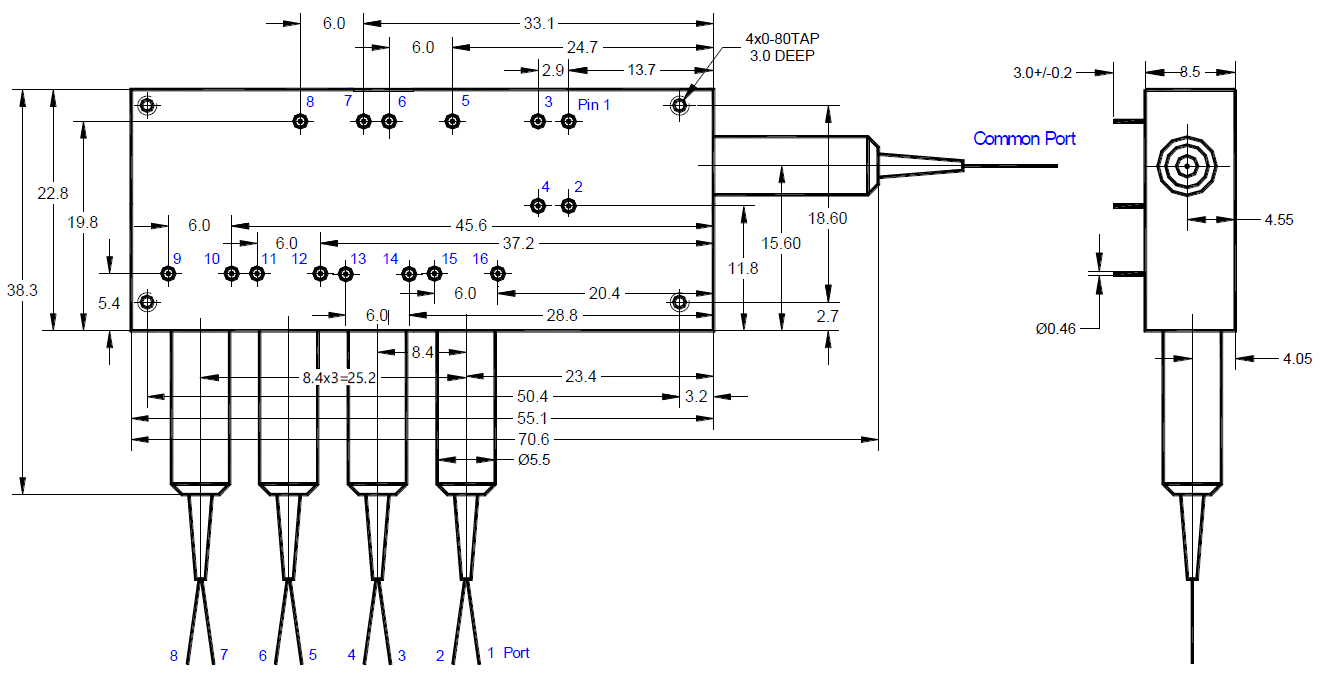

尺寸圖（毫米）
訂購信息：SOSW-A-B-C-D-E
A | B | C | D | E | |||
通道 | 波長 | 切換級數 | 封裝類型 | 光纖類型 | 套管類型 | 光纖長度（含接頭） | 接頭類型 |
1X8 8X1 | 13: 1310nm 15: 1550nm X:Others | 2:Dual Stage
| 2: Standard | SM: 9/125
| 25:250um 90:900um X: Others | 05: 0.5m±5cm 10: 1.0m±5cm 15: 1.5m±5cm X: Others | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC ST: ST/PC LP: LC/PC LA: LC/APC |
