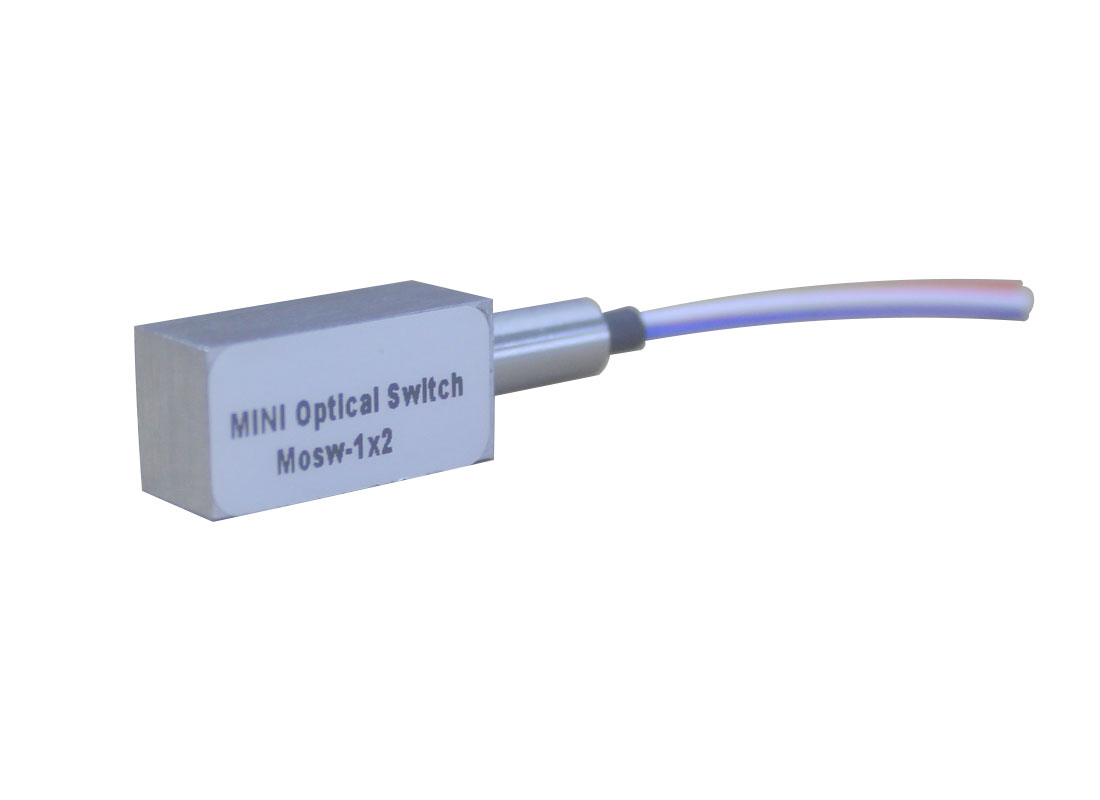

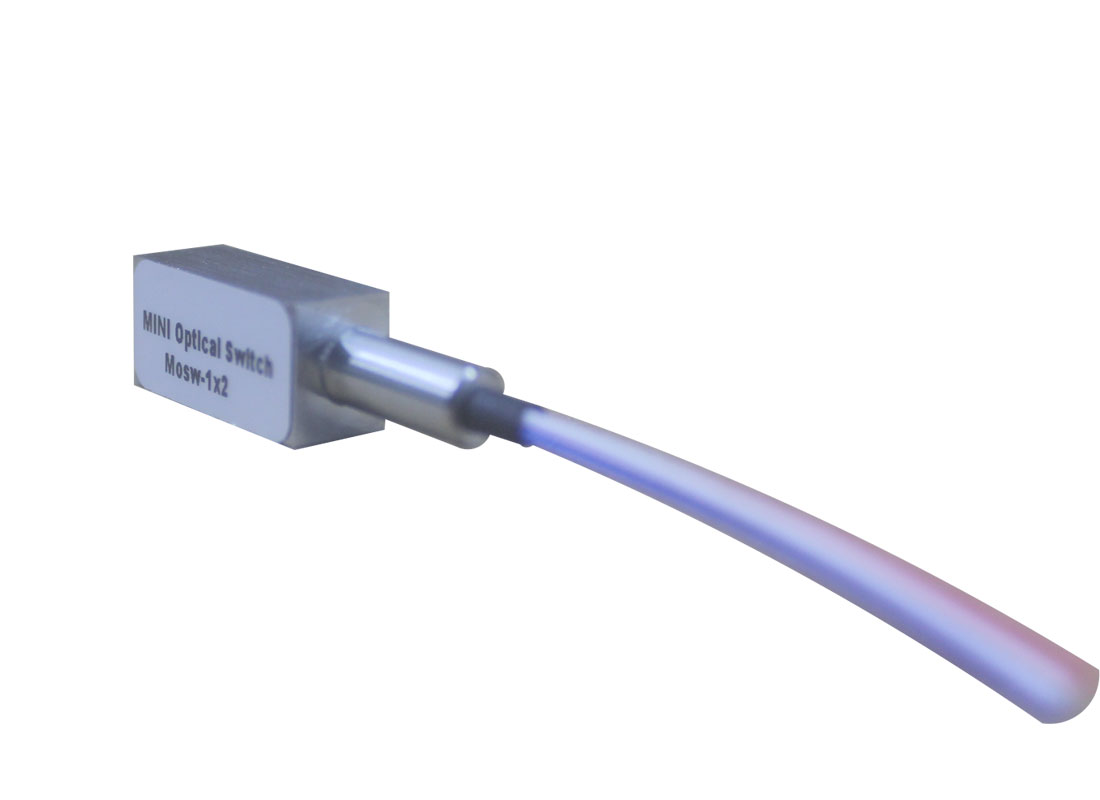

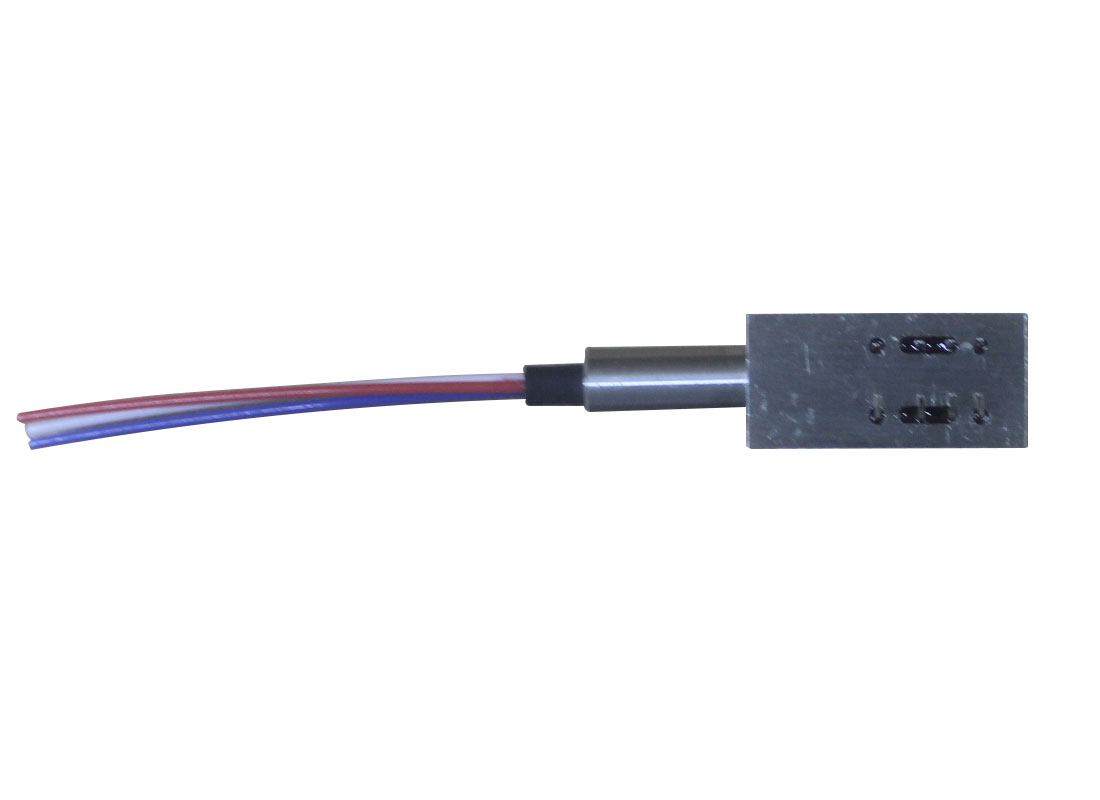

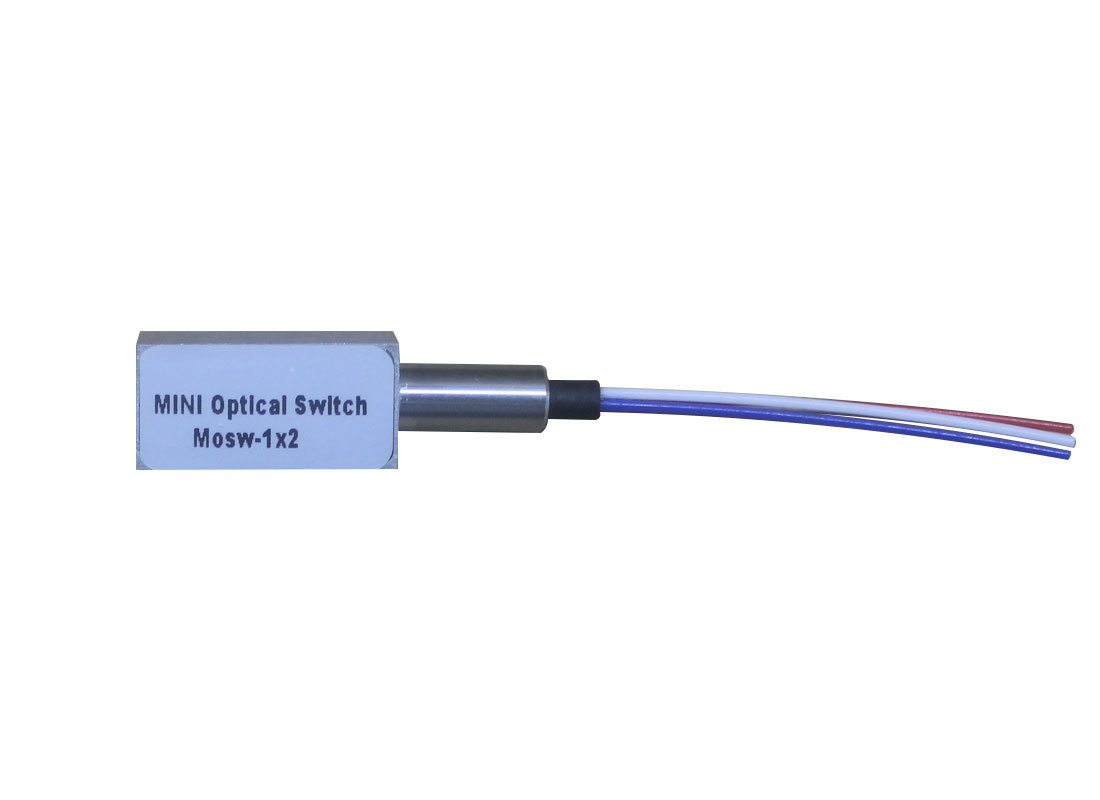

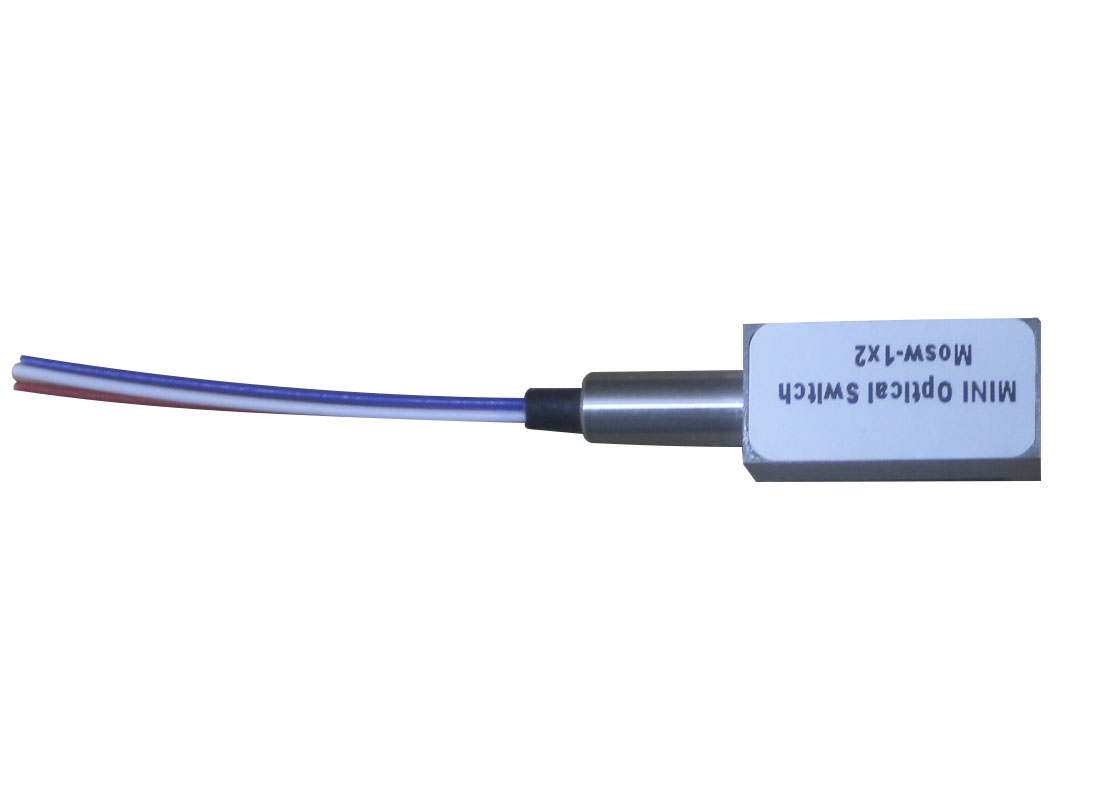

◇特性
l低插入損耗
l寬波長范圍
l低串?dāng)_
l高穩定性、高可靠性
l光路無膠設計
l支持鎖定與非鎖定模式
◇特性
l低插入損耗
l寬波長范圍
l低串?dāng)_
l高穩定性、高可靠性
l光路無膠設計
l支持鎖定與非鎖定模式
◇ 性能參數
參數 | 單位 | MOSW- 1X2 | ||
波長范圍 | nm | 650～1310 | 1260～1670 | |
測試波長 | nm | 650/780/850/980/1064/1310 | 1310/1490/1550/1625/1650 | |
插入損耗 | 1X2 | dB | 典型值:0.6最大值:1.0 | 典型值:0.6,最大值:1.0 |
回波損耗 | dB | ≥30 | ≥50 | |
串?dāng)_ | dB | ≥35 | ≥50 | |
偏振相關損耗 (PDL) | dB | ≤0.05 | ||
波長相關損耗 (WDL) | dB | ≤0.25 | ||
溫度相關損耗 (TDL) | dB | ≤0.25 | ||
重復性 | dB | ≤±0.02 | ||
供電電壓 | v | 3.3 or 5.0 | ||
壽命 | 次 | ≥10? (千萬次) | ||
切換時間 | ms | ≤8 | ||
傳輸功率 | mW | ≤500 | ||
工作溫度 | ℃ | -30～+85 | ||
存儲溫度 | ℃ | -40～+85 | ||
重量 | g | 16 | ||
尺寸 | mm | (長)26 × (寬)12.5 × (高)8.2(±0.2) | ||
◇功能框圖

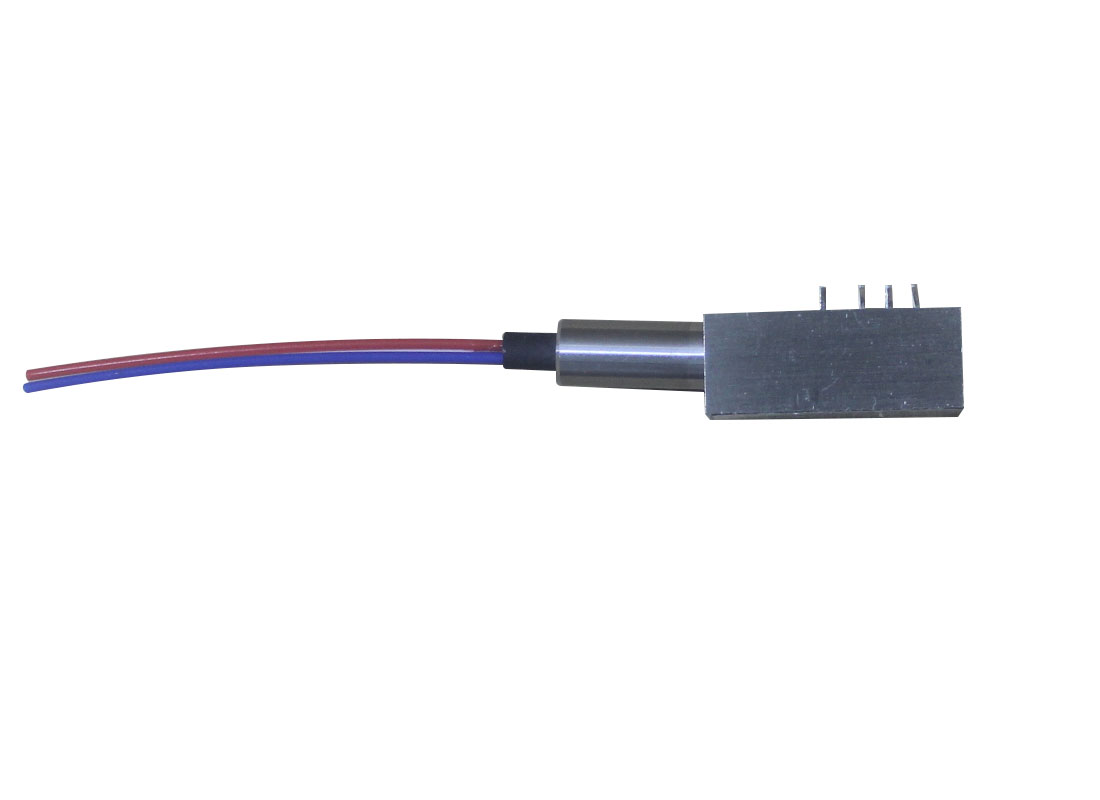

◇引腳配置
光路 | 電驅動引腳 | 傳感器狀態 | |||||
1×2 | 1 | 5 | 6 | 10 | 3－4,7－8 | 2－3,8－9 | |
鎖定模式 | A | N/A | N/A | GND | +5V | 斷開 | 閉合 |
B | +5V | GND | N/A | N/A | 閉合 | 斷開 | |
非鎖定模式 | A | N/A | N/A | N/A | N/A | 斷開 | 閉合 |
B | +5V | N/A | N/A | GND | 閉合 | 斷開 | |
狀態 | 1X2 |
A | P1-P2導通 |
B | P1-P3導通 |
◇電氣參數
供電電壓 模式 | 電壓范圍 | 電流 | 電阻 |
5V 鎖定 | 4.5~5.5 | 36~44mA | 125Ω |
5V 非鎖定 | 4.5~5.5 | 26~32mA | 175Ω |
3V 鎖定 | 2.7~3.3 | 54~66mA | 50Ω |
3V 非鎖定 | 2.7~3.3 | 39~47mA | 70Ω |
◇ 尺寸
◇訂購信息：MOSW－A－B－C－D－E－F－G
A | B | C | D | E | F | G | |
模式 | 波長 | 電壓 | 控制模式 | 纖徑 | 纖長 | 接頭類型 | |
1x1:1X1 D1x1:D1X1 1x2:1X2 2x2B:2X2Bypass | SM:9/125um M5:50/125um M6:62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm | 3: 3V 5: 5V | L: Latching N:Non-Latching | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
