隨著人工智能和云計算的快速發展,對高容量數據交換的需求持續增長。光交換憑借其寬帶寬和低延遲,正成為應對這一挑戰的最有前景的解決方案之一。
相對早期電交換,光交換的優勢在于,沒有緩沖,透明,與比特率無關的低功耗,低延時,可擴展到非常大的端口數。
據Lumentum估算,在10萬級GPU部署中,相較于InfiniBand或以太網方案,采用其OCS可使AI數據中心網絡整體功耗降低65%以上。市場研究機構Cignal AI預測,在AI與云網絡發展推動下,OCS市場規模將于2028年突破10億美元。

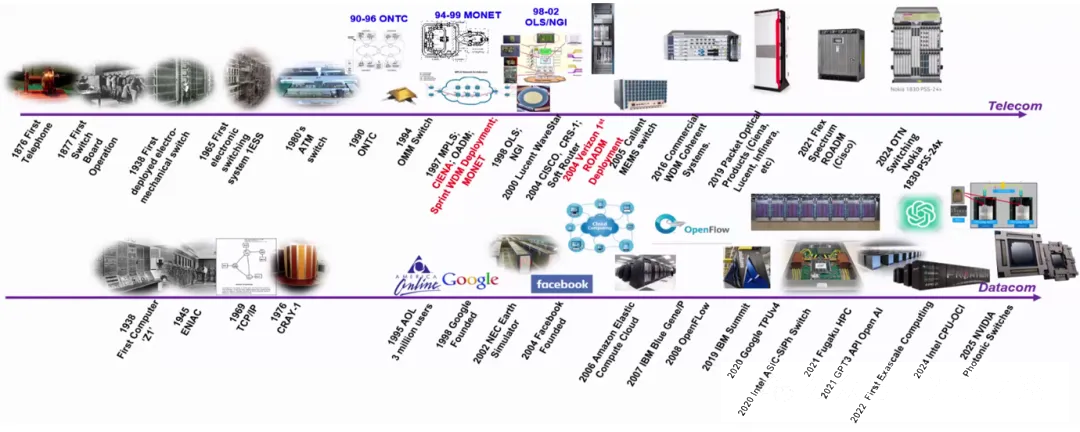

現在光開關除了應用于電信領域,還應用于數據中心,兩者發展路徑和對光開關要求有所不同,例如:
1、電信:網絡交換節點~30個,流量相對穩定,中心控制層,10ms延時
2、數據中心:網絡交換節點~5000個,突發模式,結合SDN的分布控制層,小于10us延時
在這幾年的人工智能驅動的計算機和數據中心(超大規模數據中心)掀起新一輪人們研究光交換的浪潮。首先,人工智能光子學可以應對指數級(每年10倍)的產能增長,其低功效、光學可重構、光保護/修復特性,保持人工智能訓練和推理的高可用性,能夠提高人工訓練的利用率、功率效率、吞吐量和虛擬機優化,實現流量工程和負載均衡,預測重構并進行Hitless重新配置,此外,對可預測的故障進行保護以及局部故障恢復。
將光開關技術應用于人工智能領域的原因有:

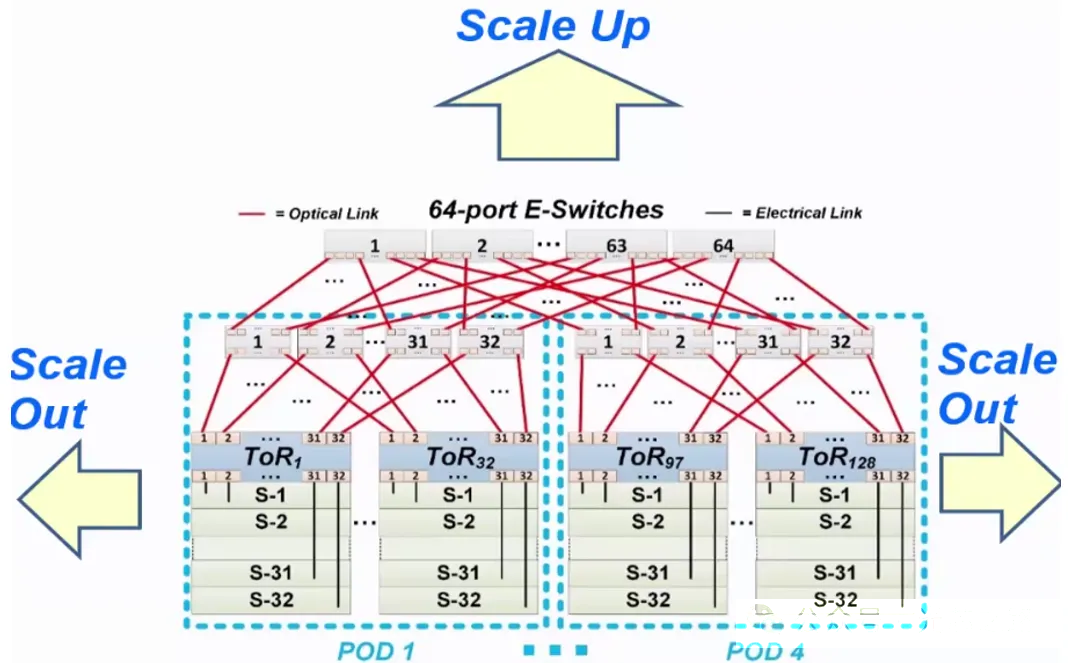

1)通過扁平化互聯架構來克服數據中心電開關的可擴展性問題:光互連通過利用光并行和WDM大規模擴展,平滑互連拓?fù)?,減小直徑,降低時延,降低功耗,根據工作負載重新配置無源互連。
2)光重構優化互連拓?fù)涞綉?yīng)用模式和提高可用性,避免擁塞和故障。

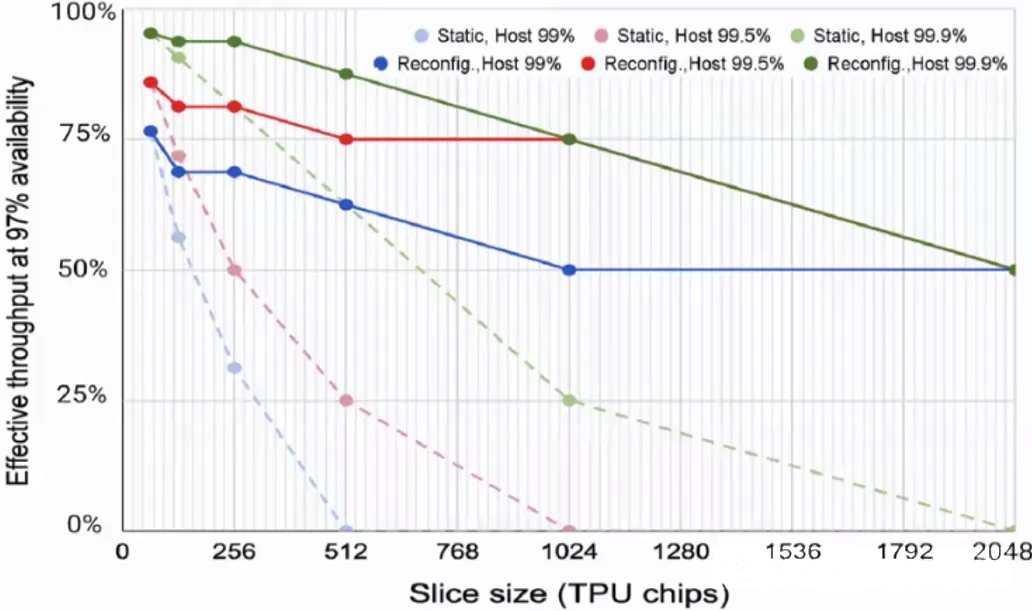

3)通過光恢復實現可靠的網絡運行:使用LW Fabric(實線)的可重構系統替換壞,與靜態系統(虛線)相比,有效吞吐量更高。
4)電開關延遲大

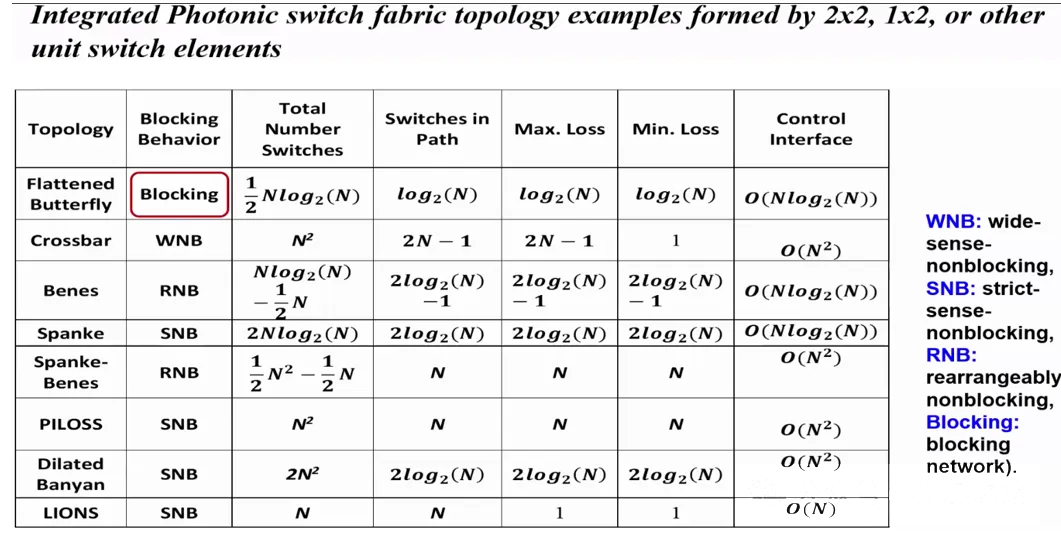

由光開關單元組成的集成光開關結構拓?fù)涫纠缦滤?,需要指出的是,快速CDR突發模式對于光分組交換、光突發交換或動態光電路交換是必不可少的,目前,學術界用的最多的是benes架構,因其具有最少光開關數、路徑、損耗及控制維度,尤其是具有RNB(可重構非阻塞)。
目前限制光開關大規模應用的因素有:
1)光交換機不提供安全特性,前向糾錯以及序列化
2)光插損必須<< 3db,這必須商用收發器(有源光纜和CPO)需要達到3dB的功率余量標準
3)沒有可行的光學緩沖方法:例如突發模式檢測或在中斷前與AI/ML進行Hitless重新配置
4)中央控制平面只有在可以擴展到1000個節點時才有效。分布式控制平面或混合方法可以更好地?cái)U(kuò)展。

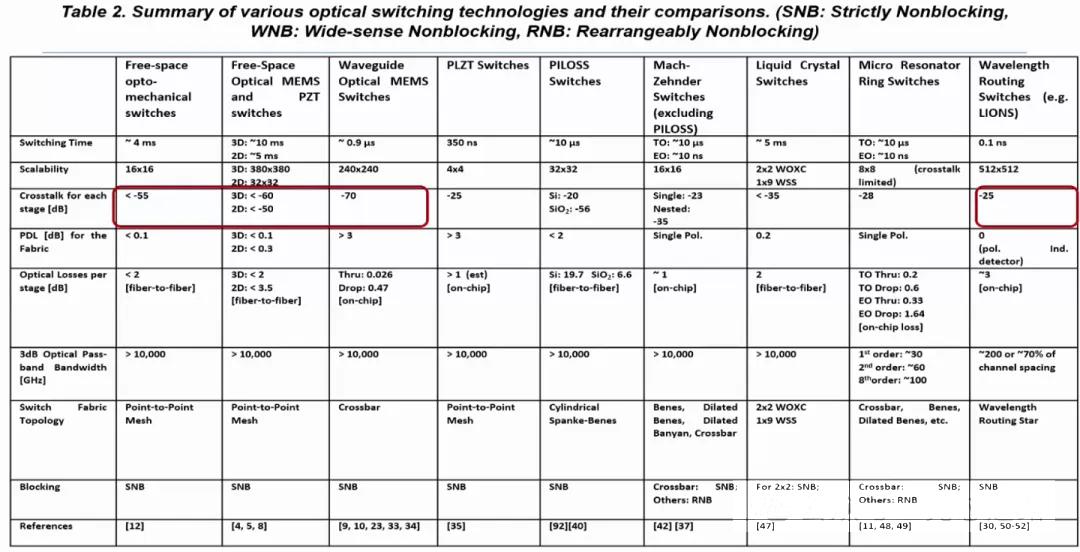

總結目前實現的各類光開關性能比較,商用光開關都是基于MEMS,學術界研究最多是基于硅光方案,但缺點是串?dāng)_大、插損大、端口數(不過這幾年也逐漸越來越多)。
下面來簡單看看幾種光開關技術:
1、基于MEMS技術:

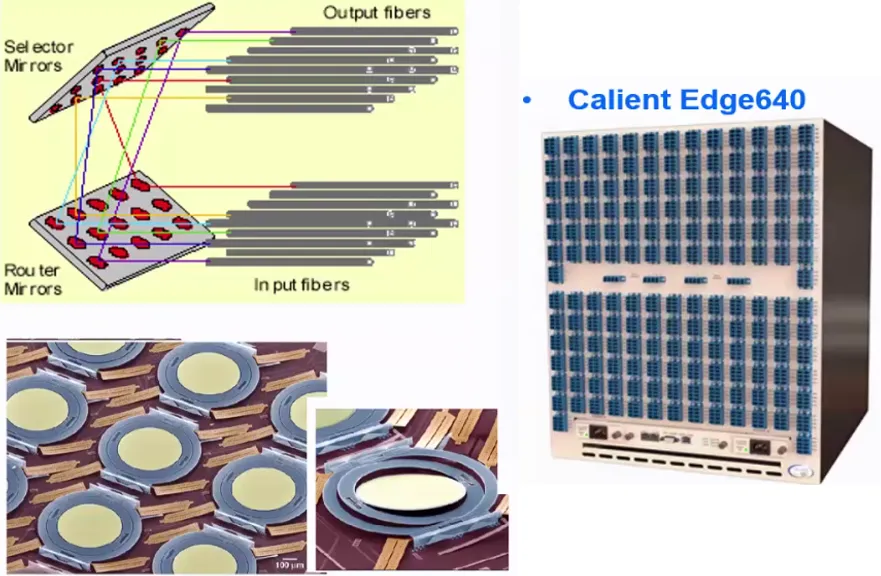

Lucent基于MEMS技術發布的Edge640,其主要特點是640全雙工接口,由2個320x320光開關核組成,偏振不敏感,50ms切換時間,<3 db損耗,-60db串?dāng)_

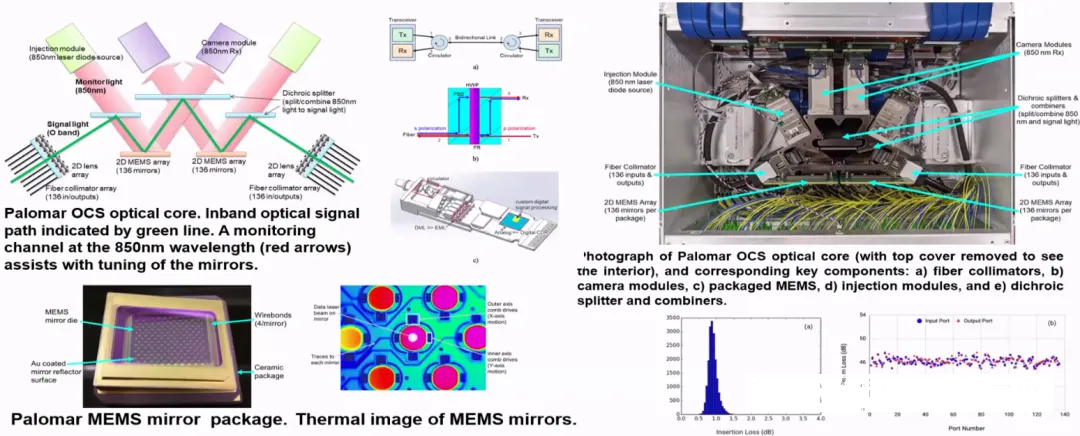

谷歌也是基于MEMS技術。
采用MEMS技術的優點在于可擴展,端口數多,彈性架構,分布式控制。

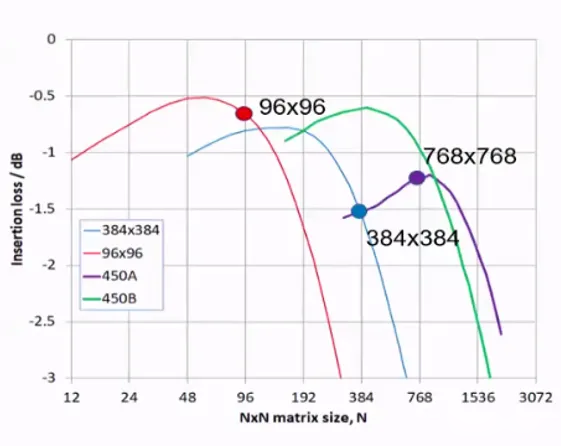

例如,通過陣列與16端口切片創建完全連接的576x576 OCS,在所有路徑上測量具有1.3dB中值損耗,最大3.2dB。但準直光學元件增加工作距離使得光學矩陣尺寸更大。
在這次OFC上,Lumentum基于成熟MEMS技術發布其R300 OCS 300x300端口光路開關(OCS)樣品,并已向多家超大規模(Hyperscale)客戶提供,并計劃于2025年下半年正式上市。這款突破性產品及方案旨在提升人工智能集群、數據中心內部網絡的可擴展性、性能與能效。其特點是,顯著節能、超低時延(消除光電光轉換,時延較以太網交換降低5-10倍)、超寬波段(支持O/C/L波段)、卓越低插入/回波損耗、極低偏振相關損耗(PDL)與偏振模色散(PMD)、超強穩定性和高可靠性。
2、液晶光開關:

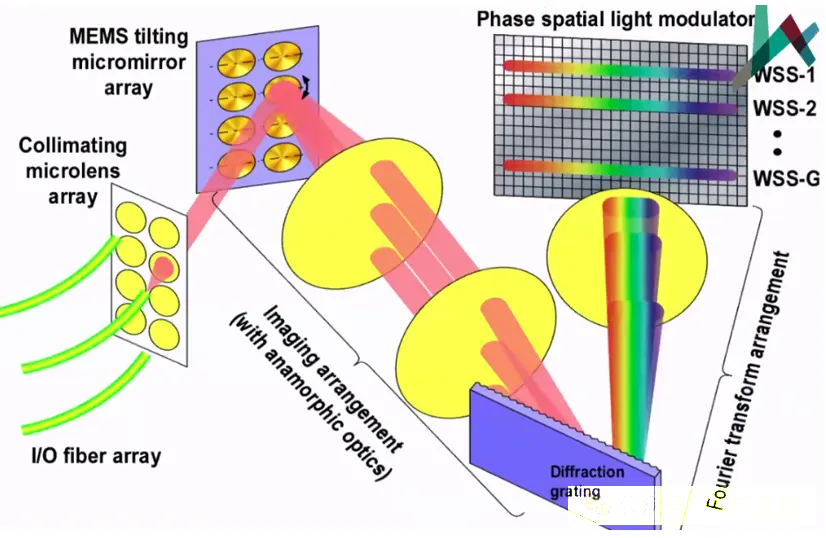

代表性的商用產品是WSS,其最大特點是增加波長維度,通過波束控制實現多路光纖分配,每個輸入的波長在可用的基礎上被解復用到單個輸出端口。目前典型插損是5dB,切換速度<100ms,ER>30dB,偏振不敏感,缺點是成本高。
3、硅光技術——MEMS

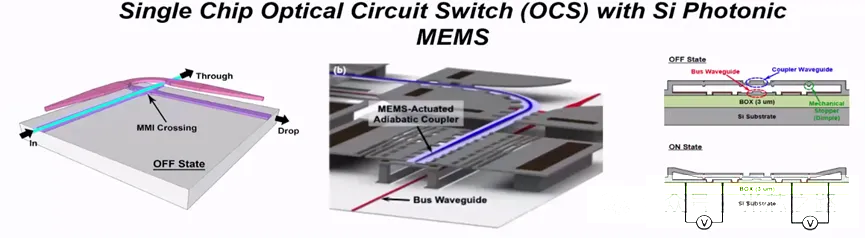

在硅光平臺上制作MEMS結構實現波導直通和交插,主要特點是MEMS驅動開關在關閉狀態下幾乎為零損耗,可擴展到高端口數,且沒有級聯損耗,具有高消光比(> 60db)以及寬帶(> 120nm)。

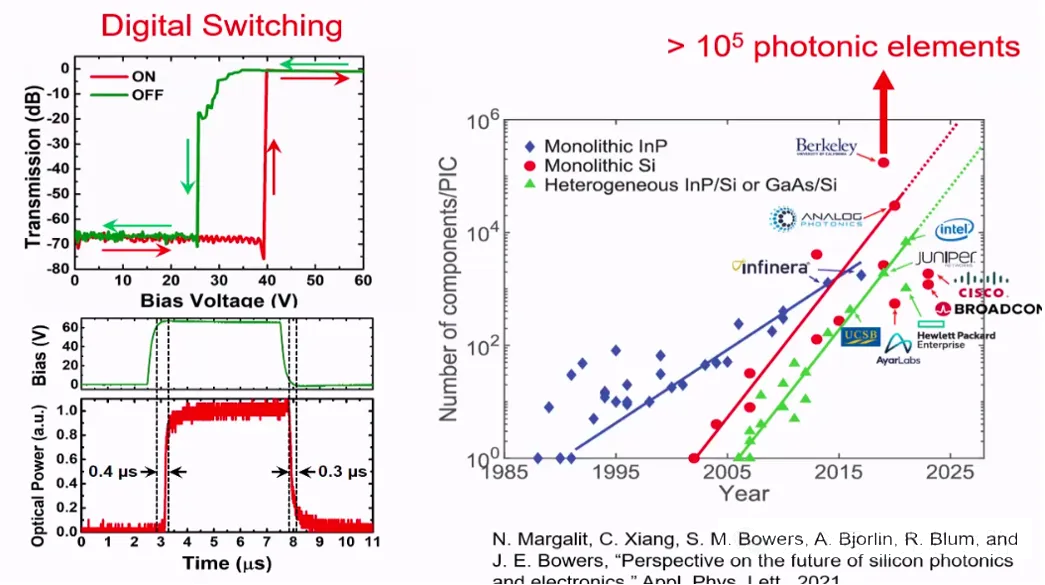

最具代表性的是UC Berkeley的 240x240 SiPhotonic OCS,具有高集成度,片上集成170,000個單元,每個端口的片上波導損耗僅0.04 dB,高消光比> 60dB,切換時間僅400 ns。
4、硅光技術——MZIs

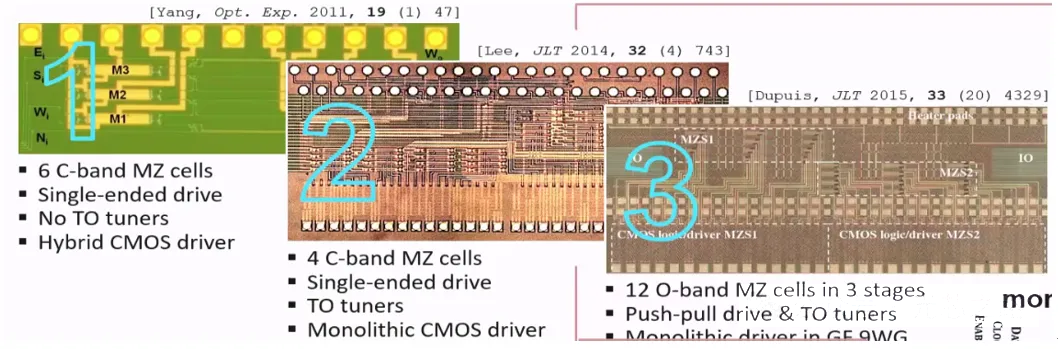

這個是學術界研究最多的結構,主要特點是高集成度,結構簡單。隨著一代代發展,目前典型損耗>3dB,串?dāng)_<-25dB,切換時間可達到ns級,功耗僅x00mW,尺寸僅xxmm^2。具體進展下篇介紹。
5、集成光學——InP SOA

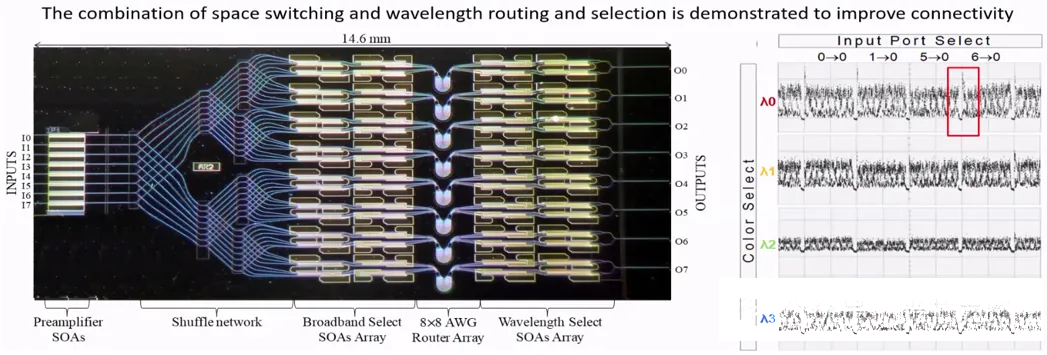

最具代表性的是 Eindhoven's AP 16x16 InGaAsP/InP Photonic Switch Chip,結合空間交換和波長路由選擇,可改善光端口連通性,其最主要好處是,通過片上集成SOA可以補充光插損。
