在密集波分復用（DWDM）技術飛速發展的今天，光纖通信網絡的傳輸容量與速率不斷提升，數據中心、城域網等場景對信息交換效率的要求也日益苛刻。全光交換作為未來光網絡的發展方向，其核心光器件——光開關的性能直接決定了整個系統的效能。然而，傳統光開關在實際應用中長期面臨一個棘手難題：偏振敏感性問題。

當光信號從光纖進入光開關時，由于光纖幾何形狀、應力等因素，其偏振態往往是不確定的。傳統相位調節方式會導致橫電（TE）模與橫磁（TM）模光信號的有效折射率產生顯著差異，進而引發偏振相關損耗（PDL）和偏振模色散（PMD），最終降低信號傳輸質量。如何實現對偏振不敏感的光開關，成為行業亟待突破的技術瓶頸。

技術革新：偏振不敏感解決方案

核心設計原理

我們的技術核心在于對傳統馬赫增德?tīng)柛缮妫∕ZI）型光開關的相位調節機制進行了創造性改進。如圖1所示，該光開關包含襯底、光分路裝置、兩條波導（第一波導與第二波導）、相位調節裝置、驅動裝置以及光合路裝置。

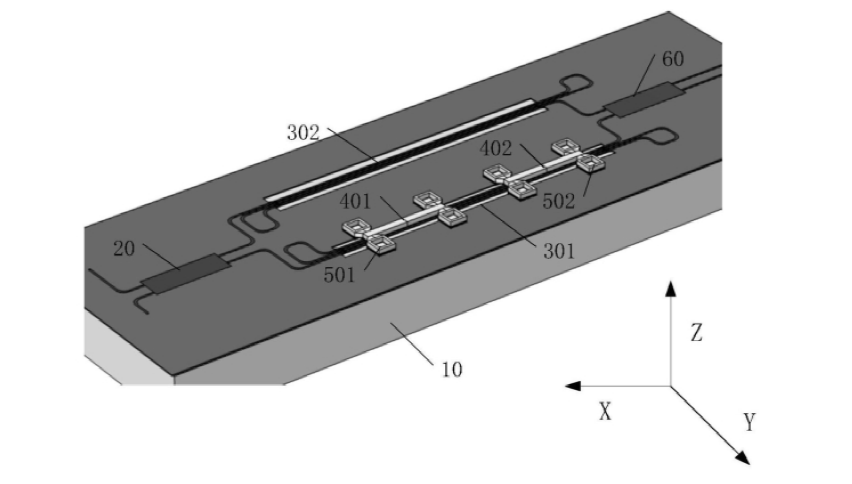

圖1 光開關基本結構示意圖

光分路裝置將輸入光信號均分為第一光信號和第二光信號，分別進入第一波導和第二波導傳輸。關鍵的創新點在于，我們沿著第一波導的延伸方向，在其上方或側方設置了一個可移動的第一相位調節裝置，兩者之間保持精確的微小間隙。

第一驅動裝置通過靜電、壓電或電磁等方式，精準驅動該相位調節裝置在垂直或水平方向上移動，從而改變其與波導的距離，對第一波導中傳輸?shù)墓庑盘?hào)進行高效的相位調制。

實現偏振不敏感的關鍵

傳統方案中，相位調節裝置與波導耦合緊密，導致TE模和TM模的有效折射率變化量（Δn）差異巨大。我們的設計通過精密的尺寸控制，確保波導在厚度或?qū)挾壬巷@著大于相位調節裝置。

圖2 TE模與TM模有效折射率變化對比圖

如圖2所示，在這種設計下，相位調節裝置在移動時主要起“擾動”作用，而非與波導進行強烈的能量交換。這使得TE模的有效折射率變化量Δn1與TM模的變化量Δn2高度接近，其相對差值（│Δn1-Δn2│/Δn1 或 │Δn1-Δn2│/Δn2）被控制在10%以內，甚至更低。

簡單來說，我們的技術確保了在相位調節過程中，不同偏振態的光信號“一視同仁”地經歷幾乎相同的光學路徑變化，從根本上抑制了PDL和PMD的產生。

技術方案詳解與優勢拓展

1. 高效靈活的相位調節機制

我們的光開關提供了多種高效且靈活的相位調節模式：

• 單裝置調節：如圖3所示，通過單個相位調節裝置的移動即可實現精確的相位控制，結構簡潔可靠。

• 多裝置協同調節：如圖4所示，可以在同一波導的多個位置，或同時在兩條波導上設置相位調節裝置。通過協同控制，可以實現更大范圍的相位調節（如0°、90°、180°切換），滿足光開關“直通態（Bar）”與“交叉態（Cross）”的快速切換需求（如圖5所示）。

• 雙向同步調節：更進階的方案如圖6所示，我們?cè)诓▽?dǎo)的上方和側方同時布置相位調節裝置，并使其同步移動。由于不同方向的移動對TE模和TM模的影響具有互補性，這種設計能更天然地實現卓越的偏振不敏感特性，同時對波導截面的形狀適應性更強。

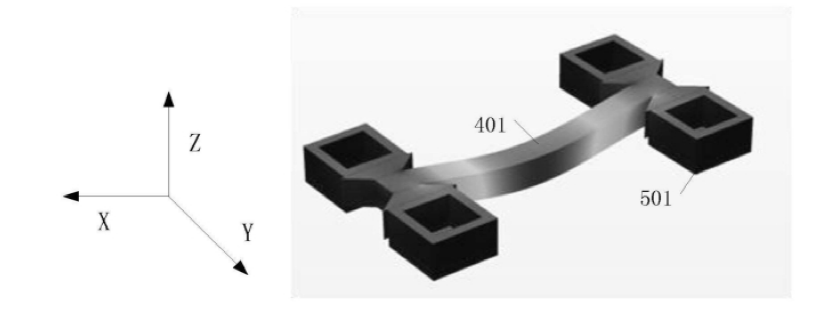

圖3，相位調節裝置在垂直方向移動，實現對波導中光信號的動態相位調制

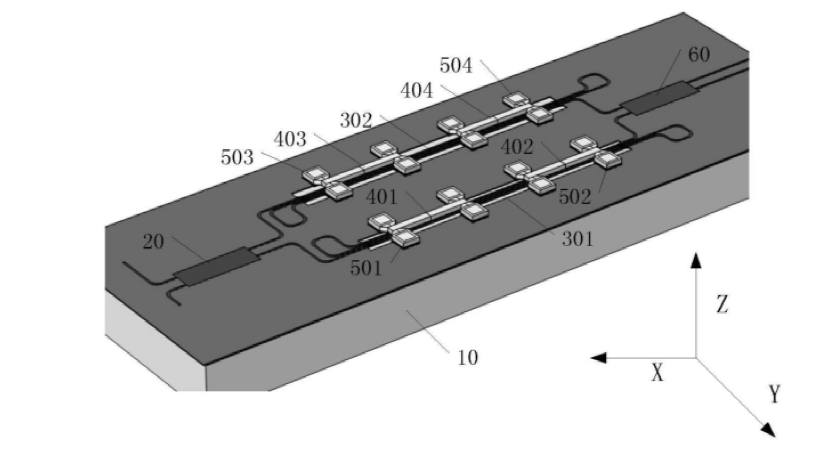

圖4 兩條波導上配置多組相位調節裝置的擴展結構

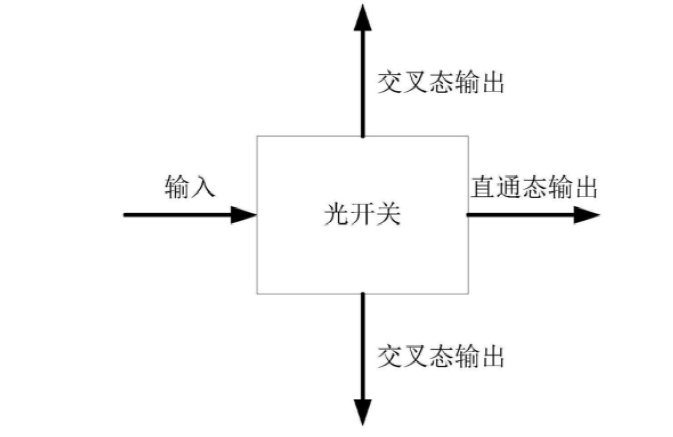

圖5 光開關的兩種路徑切換狀態

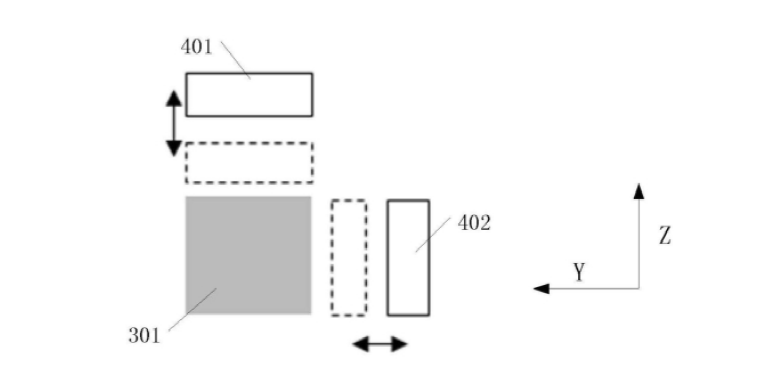

圖6 在波導上方和側方同步調節的創新方案

2. 超越傳統的顯著優勢

與當前主流的光開關相位調節技術相比，廣西科毅光通信的方案具備壓倒性優勢：

• vs. 熱光調節：傳統熱光調制通過加熱波導改變折射率，效率低、功耗高、存在熱串?dāng)_和響應速度慢的問題。我們的機械移動式調節無需發熱，響應速度快，功耗極低，效率顯著提升。

• vs. 載流子色散效應：基于半導體載流子注入的調制方式會產生不可避免的吸收損耗，影響光信號強度。我們的方案是純物理位移調制，無附加吸收損耗，保障了信號傳輸?shù)耐暾浴?/span>

• 高穩定性與可靠性：我們專利中設計的止擋結構（如圖7系列所示）可以精確固定相位調節裝置的位置，確保相位狀態的長期穩定，抗干擾能力強。

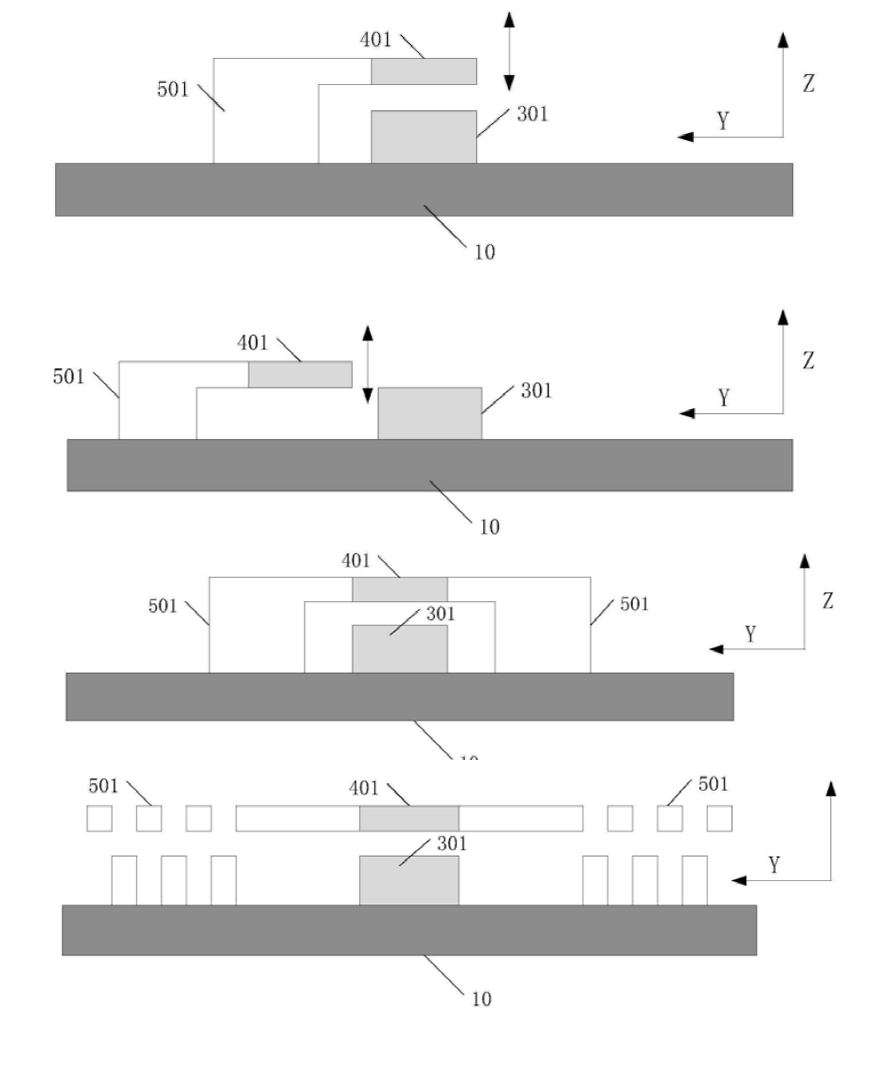

圖7 懸臂梁、彈簧、梳齒等多種精密驅動結構

3. 緊湊高效的集成設計

為了在有限芯片面積內實現更長的相互作用長度和更強的調制效果，我們還創新性地采用了折疊式波導設計（如圖8所示）。這種設計允許相位調節裝置覆蓋更長的波導區域，大幅提升了相位調節的效率與緊湊性，非常適用于高集成度的光開關陣列。

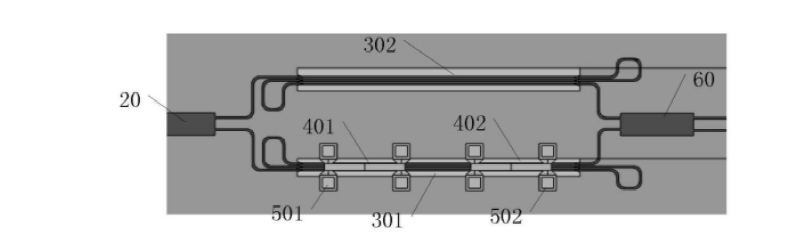

8 折疊波導結構設計，增強相位調節效率與器件集成度

應用場景：從核心器件到系統陣列

本技術不僅適用于單元光開關，更是構建大規模、高性能光開關陣列的基石。如圖9和圖10所示，在光交叉連接（OXC）設備中，通過將我們生產的偏振不敏感光開關排列為矩陣，可以靈活地將任意輸入端口的光信號路由到任意輸出端口，實現全光層的智能交換與調度，是構建下一代彈性光網絡（EON）、數據中心光互聯（DCI）的核心硬件。

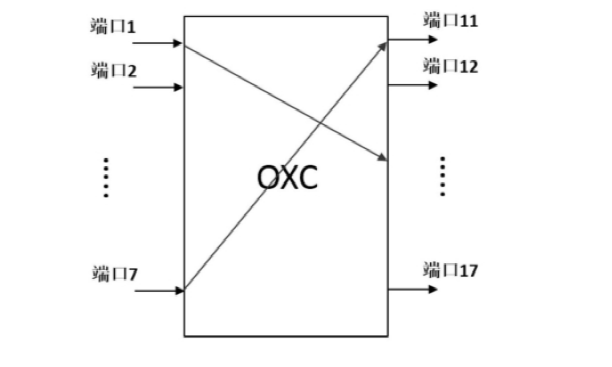

9圖 光交叉連接設備中光開關的應用場景示意圖

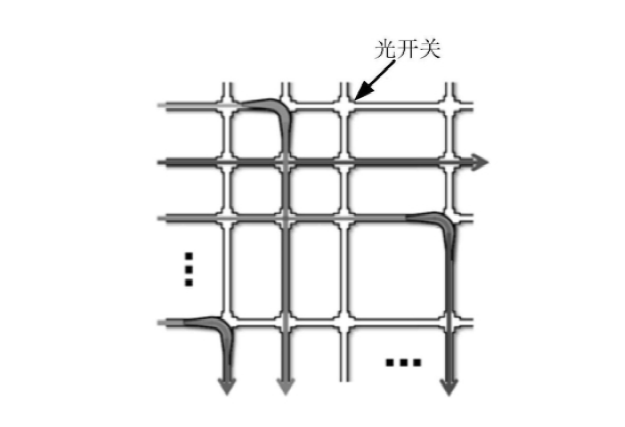

圖10 大型光開關陣列布局圖

主要應用領域包括：

• 電信骨干網與城域網：用于動態光分插復用（ROADM）和OXC，實現靈活的波長級業務調度。

• 數據中心內部與互聯：支撐超大規模數據中心內服務器間的極速通信，以及數據中心間的互聯（DCI）。

• 高性能計算與傳感網絡：滿足低延遲、高帶寬的并行計算與分布式傳感需求。

廣西科毅光通信科技有限公司（www.www.czflyt.com）本次介紹的偏振不敏感光開關技術，代表了我們?cè)?a href="https://www.www.czflyt.com/home/product/index.html" target="_self" title="高端光器件">高端光器件領域持續的創新能力。這項技術攻克了長期困擾行業的偏振敏感難題，在傳輸質量、調節效率、功耗和穩定性方面實現了全面提升。

擇合適的光開關等光學器件及光學設備是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.czflyt.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
