在自主駕駛、激光雷達（Lidar）等新興技術快速發展的今天，光開關作為光子集成電路（PIC）的核心組件，承擔著光信號引導、發射與切換的關鍵作用。傳統波束控制方案（如微鏡陣列、光學相控陣）面臨視場有限、控制復雜、對激光器要求苛刻等痛點，而MEMS（微機電系統）光開關憑借緊湊結構、快速切換、高消光比等優勢，成為芯片級激光雷達（固態激光雷達）的理想選擇。廣西科毅光通信深耕光通信領域，將專利級MEMS光開關技術落地量產，為行業提供高效、穩定的光開關解決方案。

一、MEMS光開關核心技術優勢

相較于傳統光開關（熱光開關、液晶開關等），MEMS光開關在性能上實現多重突破，尤其適配激光雷達等高精度場景：

1.      耦合效率可控：開啟狀態下總線波導與耦合波導/光學天線耦合效率≥50%，關閉狀態≤1%，信號切換精準無干擾；

2.      切換速度快：依托MEMS靜電致動器與輕量化耦合器設計，切換響應速度滿足激光雷達高頻工作需求；

3.      結構緊湊：?jiǎn)纹捎赑IC芯片，可形成二維陣列布局，大幅節省安裝空間；

4.      控制簡單：無需復雜電子器件，支持行/列尋址或子陣列同步控制，降低系統集成成本；

5.      穩定性強：采用固定光學天線+可移動耦合器設計，避免機械磨損，延長使用壽命。

二、MEMS光開關核心結構與工作原理

MEMS光開關的核心設計圍繞“電壓控制距離、距離調節耦合效率”展開，主要包含三種專利結構方案，均已通過廣西科毅光通信技術驗證：

（一）基礎型MEMS光開關：梳狀驅動結構

核心組成包括基板支撐的總線波導、致動電極與反應電極。致動電極帶有垂直于基板的鰭部，與反應電極的叉指鰭部形成梳狀驅動器，通過電壓差控制反應電極位置：

6.      電壓差＜下閾值（接近0V或±5V以?xún)?nèi)）：反應電極距總線波導為第一距離（≥650nm），光信號沿總線波導無干擾傳輸，開關處于關閉狀態；

7.      電壓差＞上閾值：反應電極移動至第二距離（≤180nm），光信號高效耦合至耦合波導或光學天線，開關處于開啟狀態。

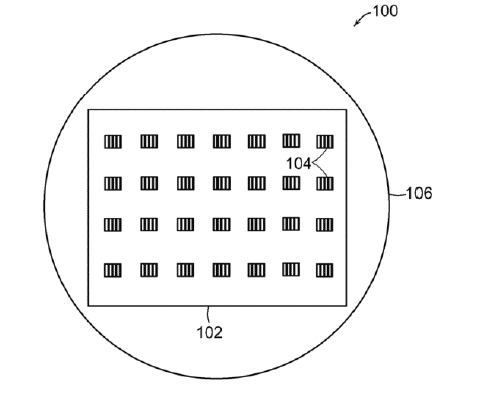

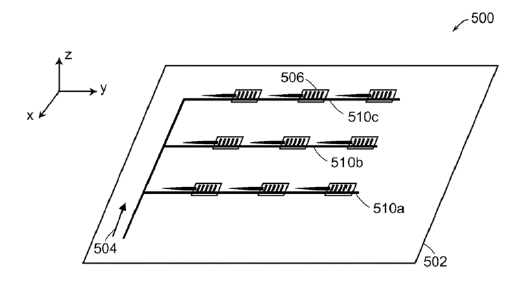

圖1 光開關陣列系統的頂視圖

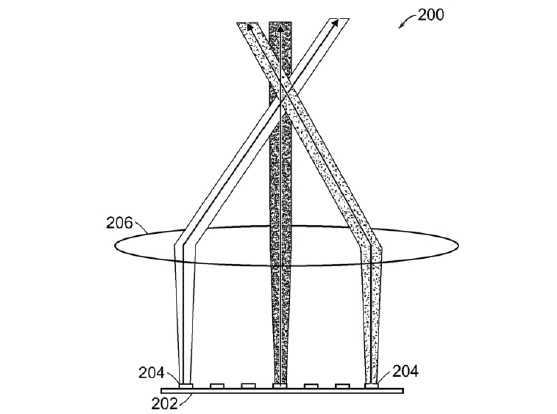

圖2 光開關陣列系統的側視圖

（二）增強型MEMS光開關：排斥電極輔助控制

在基礎結構上增加排斥電極，與致動電極配合形成“吸引力+排斥力”雙控機制：

8.      致動電極與反應電極施加相反極性電壓（產生吸引力），排斥電極與反應電極施加相同極性電壓（產生排斥力）；

9.      當吸引力＜排斥力時，反應電極保持第一距離（關閉狀態）；當吸引力＞排斥力時，反應電極移動至第二距離（開啟狀態）；

10.    部分方案增設光電檢測器與閉環反饋機制，實時調節電壓差，確保耦合效率穩定。

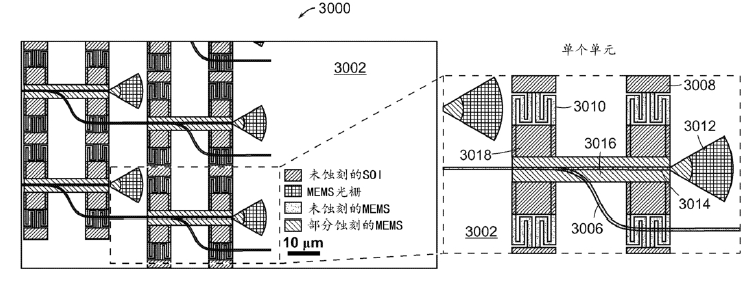

圖3  在懸置層上具有可移動光耦合器并且在基板層上具有固定光學天線的開關陣烈布局的頂視圖，其中詳細說明了單個元件

（三）陣列型MEMS光開關：多通道波束控制

通過總線波導分路、光開關陣列布局，實現二維波束控制，核心組成包括：

11.    固定光學天線陣列（可按行/列選擇性啟用）；

12.    懸掛式耦合波導（與反應電極同步移動）；

13.    多組致動電極（獨立控制單個或子陣列開關）；

14.    支持發射、接收或收發一體模式，適配激光雷達ToF（飛行時間）與FMCW（調頻連續波）操作。

圖4 在開關陣列中具有光耦合懸臂和固定光學天線的光開關的透視圖

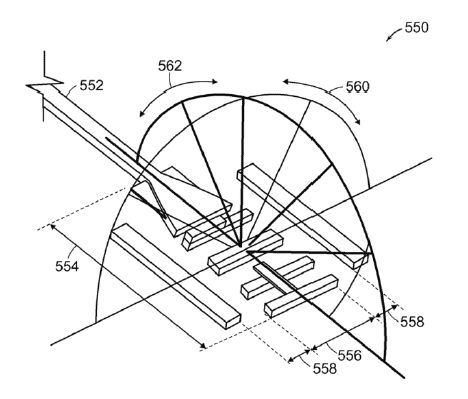

圖5 二維固定光學天線的透視圖

三、關鍵組件設計解析

1.光學天線與耦合波導

15.    光學天線：采用光柵結構，可設計為單行/單列或二維陣列，固定于基板層（避免移動影響性能），支持光信號在自由空間的定向發射/接收；

16.    耦合波導：懸掛于總線波導上方，采用漸變錐形設計（尖端寬度0.08-0.2μm，基部0.2-0.5μm），縮短耦合長度并降低傳輸損耗。

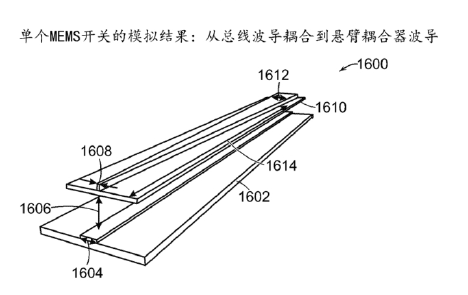

圖6 總線波導和對應的耦合器波導的透視圖

2.致動與限位機制

17.    靜電致動：通過電極間電壓差產生靜電力，驅動耦合波導/反應電極移動，電壓需求低（典型值40V可實現620nm位移）；

18.    非機械限位：采用靜電懸浮或梳狀驅動器替代傳統機械限位器，避免摩擦磨損，延長使用壽命。

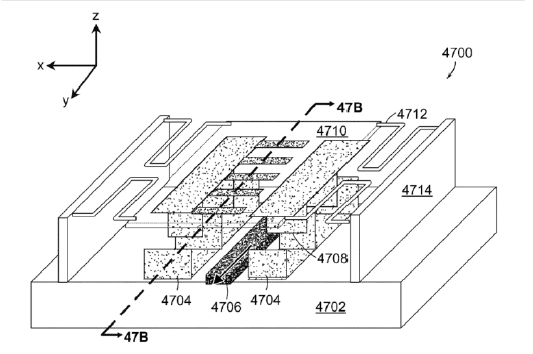

圖7 具有梳狀驅動器的開關的透視圖,該梳狀驅動器用于控制總線波導與光柵之間的耦合距離

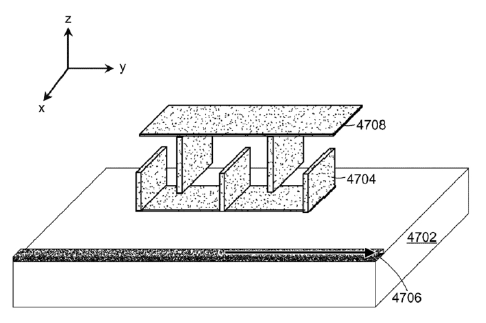

圖8 沿著圖45A的切口的橫截面圖,其圖示了梳狀驅動器

3.陣列控制方案

19.    行/列尋址：M×N陣列僅需M+N個控件，通過激活目標行與列的電極實現單個開關啟動（如圖7）；

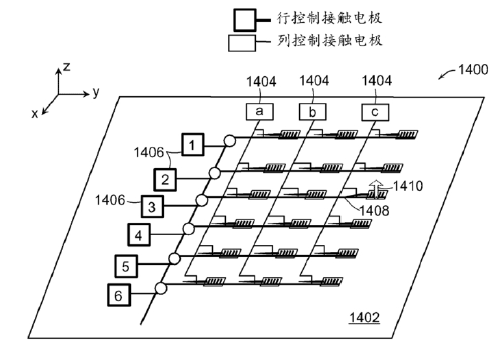

圖9 被配置成獨立尋址行和列的開關陣列系統的示圖

20.    子陣列同步：支持多個子陣列同時啟動，適配大范圍波束掃描需求（如圖8）；

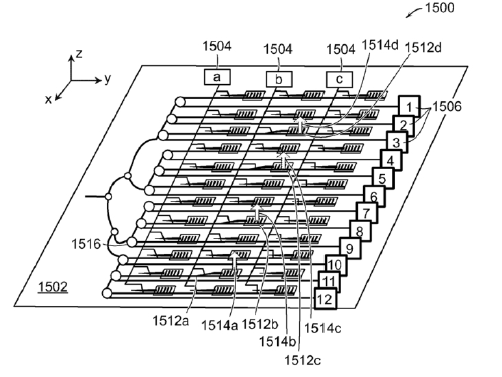

圖10 被配置成同時尋址子陣列的開關陣列系統的示圖

21.    分路樹組合：結合分路樹與二元開關，實現光功率均勻分配或選擇性引導（如圖11、12）。

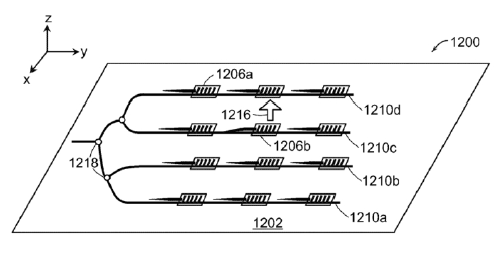

圖11 包括分路樹(splitter tree)和光開關的光開關陣列系統的透視圖圖

圖12 包括分路樹和至少兩種類型的光開關的光開關陣列系統的透視圖

四、核心性能參數與測試數據

廣西科毅光通信通過大量實驗驗證，MEMS光開關關鍵性能指標如下：

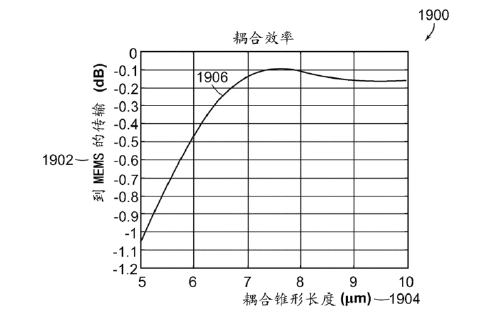

圖13 耦合效率關于耦合錐形長度的圖形表示

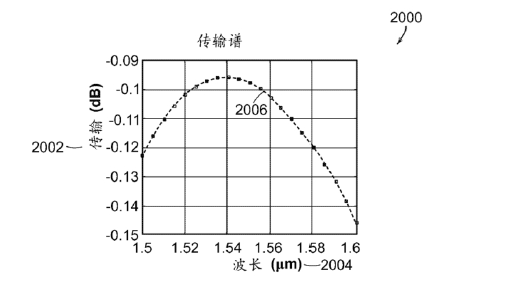

圖14 傳輸損耗關于波長的圖形表示

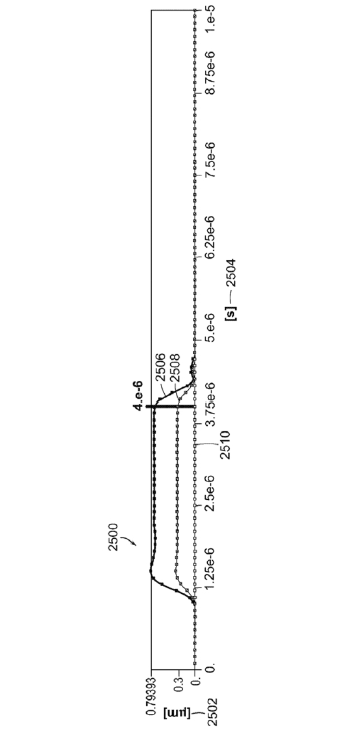

圖15 沿Z軸的位移關于切換速度的圖形表示

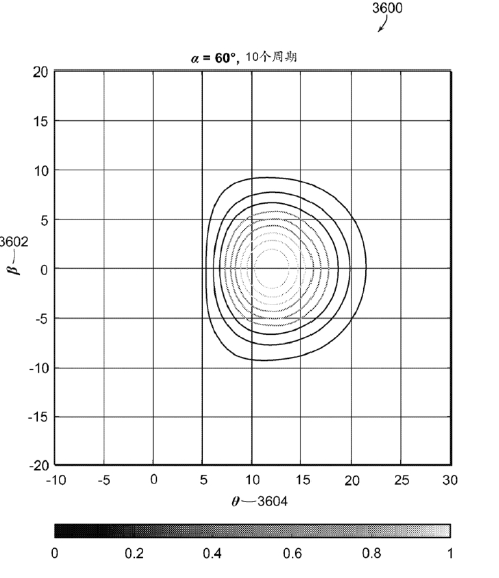

圖16 強度關于發射角的圖形表示

五、應用場景

MEMS光開關憑借高可靠性與靈活適配性，已廣泛應用于：

1.      芯片級激光雷達：適配自主車輛、無人機的環境感知系統，實現大范圍、高精度波束掃描；

2.      光通信設備：作為光子集成電路的核心切換組件，用于數據中心、光纖通信的光信號路由；

3.      傳感系統：工業傳感、生物傳感等領域的光信號精準控制與傳輸；

4.      軍工電子：小型化、高穩定性需求的特種光電子設備。

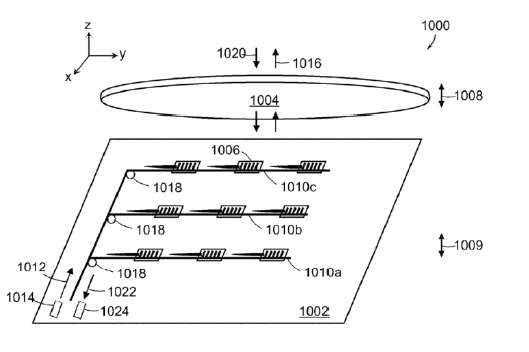

圖17 接收和發射光信號的光開關陣列系統的透視圖

六、廣西科毅光通信技術實力

廣西科毅光通信（官網：www.www.czflyt.com）專注光開關、光耦合器等光通信核心器件的研發與量產，依托專利級MEMS技術，實現從芯片設計、封裝測試到系統集成的全鏈條服務。公司產品通過嚴苛環境測試，適配-40℃~85℃工作溫度范圍，已為多家激光雷達廠商、通信設備商提供定制化解決方案。

我們始終以“技術創新驅動產品升級”為核心，持續優化MEMS光開關的耦合效率、切換速度與穩定性，助力客戶攻克技術痛點，提升產品競爭力。
