大容量光交換需求下，M×N MEMS光開關的技術創新與應用

隨著數據中心算力密度的持續提升、5G基站的廣泛部署以及骨干光網絡的擴容升級，光通信網絡對“多路輸入、多路輸出”的大容量光交換需求日益迫切。M×N MEMS光開關作為能夠?qū)崿F(xiàn)無阻塞全交換的核心器件，憑借其大容量、高集成度、低損耗的優勢，成為滿足這類需求的關鍵支撐。

廣西科毅光通信科技有限公司（官網：www.www.czflyt.com）深耕M×N MEMS光開關領域多年，研發的MXN系列產品（M≤N≤64）支持多路輸入與多路輸出的全交換，插入損耗≤4.0dB，切換時間＜20ms，已成功應用于大型數據中心、骨干光網絡、智能光配系統等場景。本文將從結構分類、工作原理、級聯方案、性能指標、應用場景等維度，全面解析M×N MEMS光開關的技術特性與核心價值。

一、M×N MEMS光開關的核心功能與分類

M×N MEMS光開關是一種具有多路輸入（M路）和多路輸出（N路）的無阻塞光交換模塊，其核心功能是實現任意輸入端口的光信號向任意輸出端口的靈活切換，即“全交換”功能。這種功能特性使其能夠滿足大容量光網絡中，光鏈路動態調度、負載均衡、故障倒換等需求。

根據內部微型鏡片陣列的分布與工作方式，MXNMEMS光開關主要分為三大類：

1.      二維MXNMEMS光開關：微型鏡片在二維平面網格空間排成矩形陣列，通過控制鏡片偏轉實現光路切換；

2.      三維MXNMEMS光開關：兩組微型鏡片陣列在自由空間中立體分布，鏡片可沿兩軸任意角度旋轉，實現大容量全交換；

3.      級聯式MXNMEMS光開關：由M+N個1XNMEMS光開關級聯組成，通過多級切換實現全交換功能。

以下是三類結構的核心特性對比：

二、二維M×N MEMS光開關：結構與工作原理

二維M×N MEMS光開關是最早實現商業化應用的M×N類型，其內部結構由M+N個MEMS微型鏡片組裝成矩形陣列，鏡片分布在二維平面網格空間中。

（一）內部結構示意圖

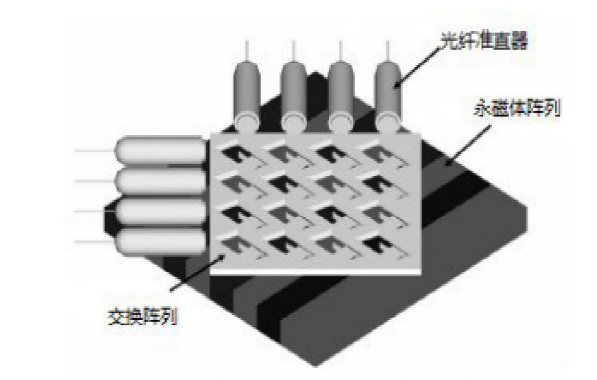

 圖1 二維M×N MEMS光開關示意圖

（二）核心組件解析

1.      光纖準直器陣列：分為輸入準直器陣列（M路）和輸出準直器陣列（N路），分別負責輸入光信號的準直投射與輸出光信號的耦合接收；

2.      微型鏡片陣列：M+N個微型鏡片排成矩形陣列，每個鏡片對應一個輸入或輸出端口，鏡片可沿單軸或雙軸偏轉，實現光信號的反射切換；

3.      永磁體陣列：提供穩定的磁場環境，輔助微型鏡片的偏轉控制，提升偏轉角度的穩定性；

4.      驅動控制電路：通過靜電或電磁驅動方式，精準控制每個微型鏡片的偏轉角度，實現光路的精準切換。

（三）工作原理

二維MXNMEMS光開關的工作流程如下：

1.      輸入光信號經輸入準直器陣列準直后，投射至對應的輸入側微型鏡片；

2.      驅動電路控制輸入側鏡片偏轉，將光信號反射至輸出側對應的微型鏡片；

3.      驅動電路控制輸出側鏡片偏轉，將光信號反射至目標輸出準直器；

4.      輸出準直器將光信號耦合至輸出光纖，完成光路切換。

例如，當需要將輸入端口1的光信號切換至輸出端口3時，驅動電路控制輸入側鏡片1偏轉至特定角度，將光信號反射至輸出側鏡片3，再控制輸出側鏡片3偏轉，將光信號耦合至輸出端口3。

（四）技術特點與局限性

二維MXNMEMS光開關的核心優勢是控制邏輯簡單——每個輸入端口對應一個輸入側鏡片，每個輸出端口對應一個輸出側鏡片，控制指令清晰，易于實現；同時，結構相對簡單，生產成本較低。

但其局限性也較為明顯：隨著端口數的增加，鏡片陣列的規模擴大，光路間隔長度不均勻，導致不同端口的插入損耗差異較大（一致性差）；此外，二維平面的空間限制使得端口數難以突破64，無法滿足超大規模容量需求。

三、三維M×N MEMS光開關：技術突破與挑戰

三維MXNMEMS光開關是為解決二維結構端口擴展受限、插入損耗一致性差等問題而研發的高性能結構，其核心創新在于將兩組微型鏡片陣列在自由空間中立體布置，每個鏡片均可沿X軸和Y軸任意角度旋轉，實現更靈活、更大容量的光交換。

（一）內部結構示意圖

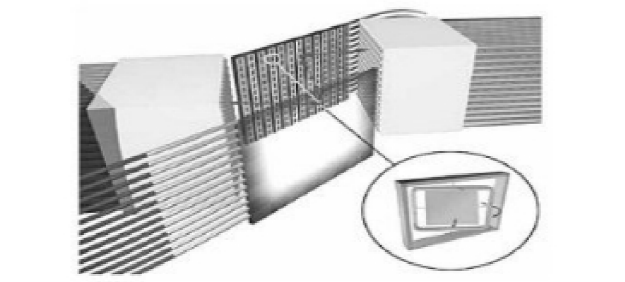

圖2 三維MXNMEMS光開關示意圖

（二）核心技術突破

1.      立體陣列設計：兩組鏡片陣列分別為“輸入側偏轉陣列”和“輸出側偏轉陣列”，光信號需經過兩次反射實現切換——輸入側陣列控制光信號的水平方向偏轉，輸出側陣列控制光信號的垂直方向偏轉，通過兩次偏轉的組合，實現任意輸入端口到任意輸出端口的切換；

2.      全角度旋轉鏡片：每個微型鏡片均可沿兩軸實現±4.5°范圍內的任意角度旋轉，相比二維結構的單軸偏轉，靈活性大幅提升；

3.      高精度對準技術：通過激光對準與校準工藝，確保兩組鏡片陣列的位置精度誤差≤1μm，保障光信號的高效耦合。

（三）工作原理

三維M×N MEMS光開關的工作流程如下：

1.      輸入光信號經輸入準直器準直后，投射至輸入側鏡片陣列中的對應鏡片；

2.      驅動電路控制輸入側鏡片旋轉至特定角度，將光信號反射至輸出側鏡片陣列中的目標鏡片（水平方向定位）；

3.      驅動電路控制輸出側鏡片旋轉至特定角度，將光信號反射至目標輸出準直器（垂直方向定位）；

4.      輸出準直器將光信號耦合至輸出光纖，完成全交換。

（四）技術優勢與挑戰

三維M×N MEMS光開關的核心優勢的是：

1.      端口容量大：立體結構突破了二維平面的空間限制，可實現M/N≤64的大容量全交換；

2.      插入損耗一致性好：光路設計對稱，不同端口的離軸像差差異小，插入損耗一致性?xún)?yōu)于二維結構；

3.      擴展性強：通過增加鏡片陣列的規模，可進一步提升端口數，滿足超大規模容量需求。

其主要技術挑戰在于：

1.      鏡片控制精度要求高：需同時精準控制輸入側與輸出側兩組鏡片的旋轉角度，任何一組鏡片的角度偏差都會導致光信號耦合效率下降；

2.      裝配工藝復雜：兩組鏡片陣列的立體裝配精度要求極高，裝配過程中需避免灰塵、振動等干擾；

3.      成本較高：雙陣列設計與高精度控制電路導致產品成本高于二維結構。

目前，國內對三維M×N MEMS光開關的研究多處于實驗階段，廣西科毅通過多年技術攻關，已實現三維MXN光開關的商業化量產，其鏡片控制精度、裝配工藝均達到行業領先水平，產品已應用于國內多個大型數據中心項目。

四、級聯式M×N MEMS光開關：方案設計與優缺點

除了二維、三維結構外，級聯式MXNMEMS光開關是實現全交換的另一種重要方案，其核心思路是通過M+N個1×N MEMS光開關的級聯組合，實現多路輸入到多路輸出的全交換。

（一）光路組成框圖

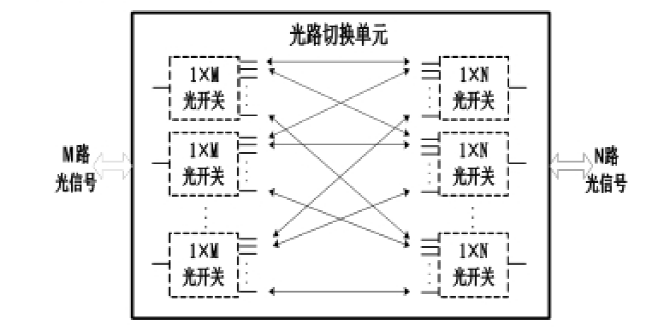

圖3 M×N MEMS光開關光路組成框圖

（二）結構設計原理

級聯式MXNMEMS光開關的結構分為兩級：

1.      第一級（輸入級）：由M個1XM光開關組成，每個輸入端口對應一個1XM光開關，負責將輸入光信號切換至中間傳輸鏈路；

2.      中間傳輸鏈路：M條光纖鏈路，連接輸入級與輸出級；

3.      第二級（輸出級）：由N個1XN光開關組成，每個輸出端口對應一個1XN光開關，負責將中間鏈路的光信號切換至目標輸出端口。

通過兩級開關的協同控制，可實現任意輸入端口到任意輸出端口的全交換——例如，輸入端口1的光信號經第一級1XM光開關切換至中間鏈路3，再經第二級1XN光開關切換至輸出端口5，完成交換過程。

（三）方案優缺點

優點：

1.      方案靈活：可根據客戶需求，通過組合不同端口數的1XN光開關，快速實現定制化的MXN全交換方案，無需重新設計鏡片陣列；

2.      技術成熟：基于成熟的1XNMEMS光開關技術，級聯方案的可靠性高，研發周期短；

3.      維護便捷：若某一級開關出現故障，可單獨更換故障單元，無需整體更換設備，降低維護成本。

缺點：

1.      光路復雜：多級切換導致光路熔接與盤纖難度大，容易引入額外的插入損耗；

2.      集成度低：相比二維、三維結構，級聯方案需要更多的器件與光路空間，產品體積較大，難以滿足高集成化需求；

3.      切換速度慢：兩級開關的協同切換導致整體切換時間較長，通常比二維、三維結構慢5~10ms。

因此，級聯式MXNMEMS光開關更適合用于定制化容量需求、維護便捷性要求高的場景，而二維、三維結構更適合高集成化、大容量、高速切換的場景。

五、M×N MEMS光開關核心性能指標詳解

M×N MEMS光開關的性能指標直接決定其在光網絡中的應用效果，廣西科毅的M×N系列產品通過技術優化，關鍵性能指標達到行業領先水平，具體參數如下表所示：

六、M×N MEMS光開關的核心應用場景

M×N MEMS光開關憑借其大容量、無阻塞全交換的特性，已深度應用于光通信網絡的核心環節，以下是其典型應用場景：

（一）大型數據中心光網絡

大型數據中心通常擁有數萬甚至數十萬臺服務器，需要通過光網絡實現服務器之間、服務器與存儲設備之間的高速互連。MXNMEMS光開關作為數據中心光網絡的核心交換單元，能夠?qū)崿F(xiàn)：

1.      負載均衡：將不同服務器的光信號動態切換至負載較低的鏈路，提升網絡傳輸效率；

2.      故障倒換：當某條光鏈路出現故障時，快速將數據切換至備用鏈路，實現自愈保護，保障業務不中斷；

3.      動態調度：根據業務需求，靈活調整光鏈路連接，滿足AI訓練、云計算等大帶寬業務的傳輸需求。

廣西科毅的32×64 M×N光開關產品，已應用于國內某大型互聯網企業的數據中心，實現了數萬臺服務器的光互連，傳輸帶寬達100Gbps，運行穩定可靠。

（二）骨干光網絡OXC設備

骨干光網絡是連接不同區域、不同城市的核心通信網絡，OXC設備作為骨干網絡的“交通樞紐”，需要實現海量光鏈路的靈活調度。M×N MEMS光開關作為OXC設備的核心交換模塊，能夠：

1.      實現不同區域光鏈路的無阻塞連接，提升網絡的路由靈活性；

2.      支持光信號的多方向分發，滿足多播業務需求；

3.      快速響應網絡拓?fù)渥兓瑢?shí)現鏈路的動態調整與優化。

在省級骨干光網絡中，廣西科毅的16×32 M×N光開關產品，幫助運營商實現了1000余條光鏈路的調度，網絡自愈時間縮短至20ms以?xún)?nèi)。

（三）智能光配（IODF）系統

智能光配系統是機房、數據中心的核心布線管理設備，需要實現光鏈路的集中管理、快速配置與實時監控。MXNMEMS光開關的集成化特性使其能夠無縫嵌入IODF設備，實現：

1.      光端口的遠程控制與自動切換，無需人工現場操作，提升運維效率；

2.      多路光鏈路的集中管理，簡化機房布線，降低管理成本；

3.      光鏈路狀態的實時監控，及時發現并定位故障，縮短故障修復時間。

（四）5G核心網光傳輸

5G核心網需要實現基站與核心網節點、核心網節點之間的高速光傳輸，M×N MEMS光開關能夠滿足5G核心網的大容量、低時延需求：

1.      實現多個基站的光信號向核心網節點的集中傳輸，提升傳輸效率；

2.      支持光鏈路的動態調整，滿足5G業務的峰值帶寬需求；

3.      低時延切換（＜20ms）保障5G語音、視頻等實時業務的傳輸質量。

M×N MEMS光開關的發展趨勢與廣西科毅的布局

隨著全光通信網絡向“超高速、超大容量、超智能”方向發展，MXNMEMS光開關的技術發展將呈現三大趨勢：

1.      更高集成度：端口數將從目前的64提升至128甚至256，滿足超大規模容量需求；

2.      更快切換速度：切換時間將從毫秒級向微秒級突破，進一步提升網絡自愈與調度效率；

3.      更低損耗：通過鏡片工藝、準直器設計的優化，插入損耗將進一步降低，提升光信號傳輸效率。

廣西科毅光通信科技有限公司緊跟行業發展趨勢，已啟動128端口MXN光開關的研發，預計2025年實現量產；同時，在驅動電路集成、封裝工藝優化等方面持續投入，致力于推出更高速、更低損耗的產品。
