在光通信、光纖傳感與光學測量等領域，精準的信號延遲控制是保障系統穩定運行的關鍵。廣西科毅光通信科技有限公司深耕光通信器件研發與生產，推出的電控光可調光纖延遲線，基于創新結構設計攻克傳統器件光路干涉、損耗不均等痛點，與公司核心產品光開關協同，為多場景信號處理提供高效解決方案。作為光信息處理技術中的關鍵器件，該產品不僅具備寬范圍連續可調延遲特性，更以高穩定性、低損耗優勢，成為光通信系統升級的優選組件。

一、產品核心結構解析

電控光可調光纖延遲線的卓越性能，源于科學合理的結構設計。其整體由盒體、盒蓋、輸入輸出光纖準直器、驅動裝置等核心部件組成，各組件協同工作實現精準延遲控制：

1.      主體支撐結構：包含盒體（12）、盒蓋（10）、外封管（9）及鍍金管（11），為內部器件提供穩定防護環境，保障光學性能不受外部干擾。

2.      核心傳動組件：盒體內底部設有直線導軌（6），導軌上的滑塊（5）通過絲桿（4）與電機（2）連接，電機驅動絲桿旋轉，帶動滑塊沿導軌平穩移動，實現光程精準調節。

3.      光學核心部件：滑塊上裝配角錐棱鏡（3），輸入光纖準直器（7）與輸出光纖準直器（8）平行安裝于專屬安裝板，配合光電傳感器（13）實現光線精準傳輸與監測。

4.      精密控制模塊：電機配備編碼器（1），滑塊內設有機械間隙控制螺母（14）及彈簧圈（15），有效消除傳動間隙，提升延遲調節精度。

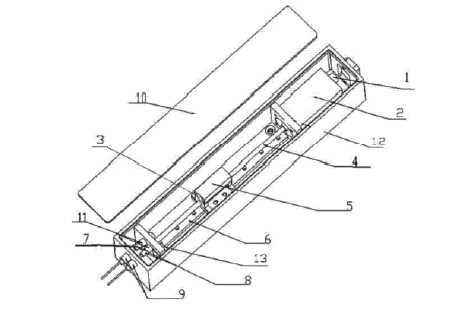

圖1 根據本實用新型電控光可調光纖延遲線示意圖

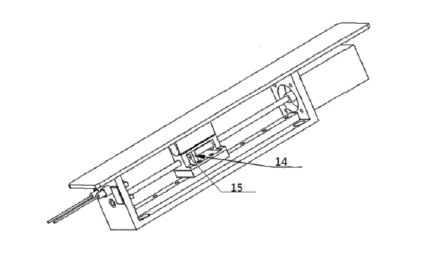

圖2 根據本實用新型電控光可調光纖延遲線滑塊處安裝示意圖

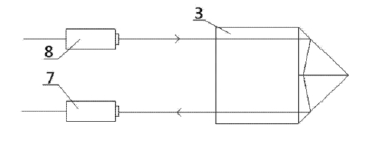

圖3 根據本實用新型電控光可調光纖延遲線光線通過角錐鏡、輸出光纖準直器及輸入光纖準直器示意圖

二、核心技術優勢：突破傳統器件局限

相較于傳統光纖延遲線，本產品通過結構創新與技術優化，呈現三大核心優勢：

1.      無干涉光路設計：輸入與輸出光纖準直器采用平行安裝方式，結合角錐棱鏡180度全反射光路，徹底解決傳統器件光路準直時的光束相互干涉問題，保障信號傳輸純度。

2.      寬范圍連續可調：支持0~600ps延遲時間連續調節，調節精度高達0.05ps，可滿足不同場景下的精準延遲需求，適配從通信編碼到雷達信號處理的多樣化應用。

3.      低損耗高一致性：采用角錐光路全反射技術，插入損耗＜0.8dB，光程范圍內插入損耗一致性＜0.4dB，有效降低信號傳輸過程中的能量損耗，提升系統整體性能。

4.      穩定可靠傳動：機械間隙控制螺母與彈簧圈的組合設計，消除滑塊與絲桿間的傳動間隙，配合編碼器的精準反饋，確保延遲調節的重復性與穩定性。

三、廣泛應用場景：覆蓋多領域信號處理需求

電控光可調光纖延遲線憑借優異性能，廣泛應用于光通信、傳感測量、雷達系統等多個領域，與光開關搭配使用可進一步拓展應用邊界：

5.      光通信系統：實現信號編碼與緩存，配合光開關優化光路切換效率，提升通信網絡的靈活性與傳輸容量，適用于骨干網、數據中心等場景。

6.      光纖傳感與光學測量：參與測量信號的采集與傳輸，為環境監測、工業檢測等系統提供精準延遲控制，保障測量數據的準確性。

7.      光控相控陣天線：實現微波信號的精確相位分配與控制，助力雷達、衛星通信等領域的天線系統升級，提升信號定向傳輸精度。

8.      雷達回波處理：通過精準延遲調節實現回波信號的相關除噪，增強雷達系統對目標的識別能力，適用于國防、航空航天等高端應用。

四、關鍵性能參數表

五、廣西科毅光通信：光通信器件優質供應商

廣西科毅光通信科技有限公司專注于光通信器件的研發、生產與銷售，核心產品涵蓋光開關、光纖延遲線、光纖準直器等系列，為全球客戶提供定制化光通信解決方案。公司依托專業研發團隊與先進生產設備，嚴格把控產品質量，所有器件均經過嚴苛測試，確保滿足工業級、軍工級等不同場景的應用需求。
