通過前兩篇文章的解析，我們已掌握交叉矩陣光開關的技術原理與核心創新點。作為廣西科毅光通信科技有限公司的核心產品之一，交叉矩陣光開關憑借穩定的性能、靈活的配置和廣泛的場景適應性，已在數據通信、光纖測試、精密儀器等多個領域?qū)崿F(xiàn)規?；瘧?yīng)用。本文將結合具體實施案例，詳細解析交叉矩陣光開關的實際部署方案、應用場景特點，以及產品選型要點，為行業用戶提供實操性參考。

一、交叉矩陣光開關的典型實施案例

廣西科毅光通信科技有限公司基于交叉矩陣光開關技術，推出了兩款核心產品方案，分別對應被動對準和主動對準兩種技術路徑，以下為具體實施案例解析。

（一）案例一：被動對準型交叉矩陣光開關（適用于工業級通信場景）

該方案基于前文所述的被動對準技術，核心目標是滿足工業環境下的高可靠性、低成本需求，其結構如圖1所示。

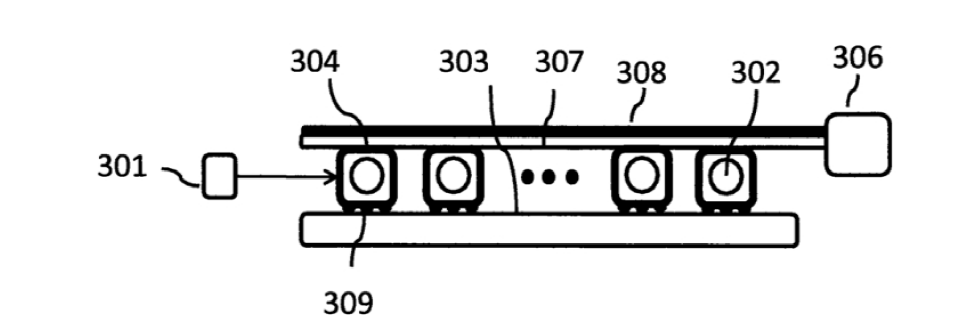

圖1 交叉矩陣光開關的第一個實施例

1.核心配置參數

1.1輸入/輸出端口：支持8路輸入×8路輸出、16路輸入×16路輸出兩種標準配置，可定制最大64路×64路端口；

1.2轉向反射鏡：采用五角棱鏡型結構，材質為光學玻璃（折射率1.52），反射面鍍膜（反射率≥99.8%）；

1.3移動機構：絲桿精度0.01mm，直線位移驅動器響應速度≤10ms，電阻傳感器定位精度±0.005mm；

1.4對準精度：角度對準誤差≤0.1°，插入損耗≤0.5dB，偏振相關損耗≤0.1dB。

2.部署場景與優勢

該方案主要應用于工業級光纖通信網絡、數據中心機房互聯等場景，核心優勢包括：

2.1 抗干擾能力強：被動對準的物理接觸結構，能夠抵御工業環境中的振動、溫度變化帶來的角度偏移；

2.2維護成本低：開關單元數量少，機械結構簡單，故障率低，無需頻繁校準；

2.3性價比高：相比主動對準方案，制造成本更低，適合大規模部署。

3.實際應用效果

某大型數據中心采用該方案后，光纖鏈路切換成功率從傳統M型光開關的99.2%提升至99.99%，插入損耗降低0.3dB，每年維護成本減少60%，有效提升了數據中心的運行穩定性和運維效率。

（二）案例二：主動對準型交叉矩陣光開關（適用于高端精密場景）

該方案基于主動對準技術，針對高端精密儀器、科研實驗、高潔凈環境等場景設計，核心配置與實施效果如下：

1.核心配置參數

1.2輸入/輸出端口：支持4路輸入×4路輸出、8路輸入×8路輸出標準配置，可定制特種端口（如保偏光纖端口）；

1.3轉向反射鏡：可選五角棱鏡型或雙平面反射鏡型，反射面采用多層介質膜（反射率≥99.95%）；

1.4角度調整機構：壓電陶瓷驅動器，二維調節范圍±2°，調節步長0.001°；

1.5方向探測器：激光波長1550nm（通信波段，兼容性強），光強探測精度±0.01μW；

1.6 性能指標：插入損耗≤0.3dB，偏振相關損耗≤0.05dB，切換時間≤5ms，角度穩定性±0.005°/h。

2. 部署場景與優勢

該方案已成功應用于光纖傳感系統、精密光學測試儀器、航天通信設備等場景，核心優勢包括：

2.1超高精度：主動實時校準機制，角度穩定性遠超被動對準方案，滿足精密場景的精度要求；

2.2非接觸設計：避免機械磨損，延長設備使用壽命，適配高潔凈、無振動的特殊環境；

2.3靈活適配：支持保偏光纖、特種光纖等定制化端口，可與高端儀器無縫集成。

3.實際應用效果

某科研機構在光纖傳感實驗中采用該方案后，光信號傳輸穩定性提升30%，實驗數據誤差降低25%，有效解決了傳統光開關角度漂移導致的實驗精度不足問題，助力科研項目順利推進。

二、交叉矩陣光開關的行業應用場景全覆蓋

交叉矩陣光開關憑借“高穩定性、高靈活性、高性價比”的核心優勢，已廣泛應用于五大行業場景，以下為各場景的應用特點與產品適配建議：

（一）數據中心機房互聯

2.      應用需求：數據中心內部服務器、存儲設備之間的光纖鏈路動態切換，要求切換速度快、可靠性高、支持大規模端口配置；

3.      適配方案：被動對準型交叉矩陣光開關（16路×16路及以上端口配置）；

4.      核心價值：減少光纖跳線的人工操作，降低誤操作風險，提升機房運維效率，支持?jǐn)?shù)據中心的彈性擴展。

（二）光纖通信網絡節點

5.      應用需求：骨干網、城域網的光纖鏈路冗余備份、負載均衡，要求抗干擾能力強、插入損耗小、長期穩定運行；

6.      適配方案：被動對準型交叉矩陣光開關（8路×8路～64路×64路端口配置）；

7.      核心價值：實現鏈路故障時的快速切換（切換時間≤10ms），保障通信網絡的連續性，降低網絡中斷造成的損失。

（三）光纖測試與測量系統

8.      應用需求：光纖組件、光模塊的批量測試，要求切換精度高、偏振相關損耗低、支持自動化控制；

9.      適配方案：主動對準型交叉矩陣光開關（4路×4路～8路×8路端口配置，可選保偏光纖版本）；

10.    核心價值：實現測試鏈路的自動化切換，提高測試效率，減少人工干預，確保測試數據的準確性。

（四）精密光學儀器集成

11.    應用需求：光譜儀、干涉儀、激光雷達等精密儀器的光路切換，要求角度穩定性高、無機械磨損、適配小型化設計；

12.    適配方案：主動對準型交叉矩陣光開關（定制化小型化封裝，2路×2路～4路×4路端口配置）；

13.    核心價值：與精密儀器無縫集成，保障儀器的測量精度，延長設備使用壽命。

（五）航天航空通信設備

14.    應用需求：衛星通信、航空機載通信的光纖鏈路切換，要求抗振動、抗高低溫、可靠性極高；

15.    適配方案：被動對準型交叉矩陣光開關（軍工級封裝，8路×8路以下端口配置）；

16.    核心價值：適應極端環境（溫度范圍-40℃~85℃），確保航天航空通信的穩定可靠，滿足軍工級可靠性要求。

三、交叉矩陣光開關產品選型指南

為幫助用戶快速選擇適配的產品，廣西科毅光通信科技有限公司結合多年行業經驗，總結了以下選型要點：

（一）根據應用場景選擇對準方案

17.    工業級場景、大規模部署、成本敏感：選擇被動對準型；

18.    精密測試、特殊環境、高穩定性需求：選擇主動對準型。

（二）根據端口需求選擇配置

19.    小型場景（≤8路×8路）：可選主動或被動對準型，按需定制端口類型；

20.    中型場景（16路×16路～32路×32路）：推薦被動對準型，平衡性能與成本；

21.    大型場景（≥64路×64路）：僅被動對準型支持，可定制化端口擴展。

（三）根據性能指標選擇參數

22.    插入損耗：普通場景≤0.5dB，精密場景≤0.3dB；

23.    切換時間：工業場景≤10ms，高速場景≤5ms；

24.    環境適應性：工業場景選擇寬溫版本（-20℃~70℃），軍工場景選擇極端溫版本（-40℃~85℃）。

（四）根據集成需求選擇封裝

25.    機架式部署：選擇標準19英寸機架封裝，適配機房標準化部署；

26.    儀器集成：選擇小型化封裝（尺寸≤100mm×100mm×50mm），支持嵌入式安裝。

四、廣西科毅光通信科技有限公司產品優勢

作為專業的光開關生產銷售商，廣西科毅光通信科技有限公司的交叉矩陣光開關產品，在技術、品質、服務三大方面具備核心競爭力：

1.      技術領先：完全自主研發的轉向反射鏡結構和角度對準方案，擁有多項技術專利，產品性能達到行業先進水平；

2.      品質可靠：核心部件采用進口光學材料和高精度機械組件，經過1000小時老化測試，故障率低于0.1%；

3.      定制化能力強：可根據用戶需求定制端口數量、封裝形式、光纖類型（普通光纖/保偏光纖），適配多樣化應用場景；

4.      完善服務：提供從產品選型、安裝調試到售后維護的全流程服務，技術支持響應時間≤24小時。

如需了解更多交叉矩陣光開關的產品參數、價格報價或技術方案，可訪問廣西科毅光通信科技有限公司官網【www.www.czflyt.com】，或聯系客服獲取一對一咨詢服務。

擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.czflyt.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
