光通信領域的溫度挑戰與技術突破

當沙漠基站溫度從 -35℃ 驟升至 70℃，傳統光開關可能因"發燒"導致信號衰減中斷——這正是"東數西算"工程跨地域光網絡面臨的真實困境。以酒泉衛星發射中心為例，極端溫度環境下，光器件需應對"三高一大"挑戰：高溫（日間超 70℃）、高輻射（設備表面達 80℃）、高沙塵（風扇 3-6 個月失效）及 50℃ 晝夜溫差引發的"呼吸效應"，傳統光開關偏振損耗可能增大 2 倍以上。

科毅MEMS光開關溫度-漂移系數關聯性曲線

技術突破方面，科毅通過材料與結構創新，其可見光通信光開關以超材料設計實現 -196~300℃ 工作溫度，達國際領先；MEMS光開關采用單晶硅微鏡（熱膨脹系數 3.5×10??/℃），集成溫控單元將核心元件穩定在 50℃±2℃，能耗僅 0.42 pJ。軍工級產品更突破商用限制，-40~+85℃ 寬溫范圍符合 MIL-STD-810H 標準，保障"東數西算"等場景光網絡可靠運行。

核心突破：從材料創新（如 TGG 晶體）到結構優化（MEMS 微鏡），光開關正以低功耗、寬溫域特性破解極端環境難題，成為跨地域光通信的"穩定器"。

溫度穩定性與漂移系數的核心概念解析

溫度穩定性指光器件在溫度變化環境下保持性能穩定的能力，漂移系數則反映性能隨溫度變化的程度。就像汽車減震器通過緩沖減少顛簸，光開關的溫度補償技術可抑制漂移——這如同人在溫差大時增減衣物，給光開關穿上“溫控外套”，維持性能穩定。

科毅MEMS光開關漂移系數達0.05dB/℃，優于傳統機械式光開關的0.1dB/℃。實驗室實測顯示，在-40℃、25℃、85℃三點溫度下，其漂移系數波動僅±0.02dB，印證了MEMS技術的優勢。溫度相關損耗是關鍵指標，科毅系列光開關多控制在≤0.25dB，直觀體現了溫度穩定性與漂移系數的關聯性，即低漂移系數對應更高的溫度穩定性。

溫度穩定性與漂移系數的關聯性機理

溫度穩定性與漂移系數存在直接因果關聯，其核心機理源于溫度變化對材料熱物理特性及結構應力的綜合作用。從分子運動理論看，溫度升高會加劇光學材料分子熱運動，導致折射率波動（如傳統石英晶體在極端溫度下磁光系數衰減），而低溫環境則可能引發材料脆化，兩者均通過改變光路對準精度加劇漂移。具體表現為三個路徑：一是光學元件因溫度形變或折射率變化導致光路偏差，增加插入損耗漂移；二是機械結構熱脹冷縮（如硅基MEMS微鏡熱膨脹系數3.5×10??/℃）引發部件位移；三是溫度沖擊（如-55℃至70℃快速切換）導致材料疲勞，降低結構穩定性。

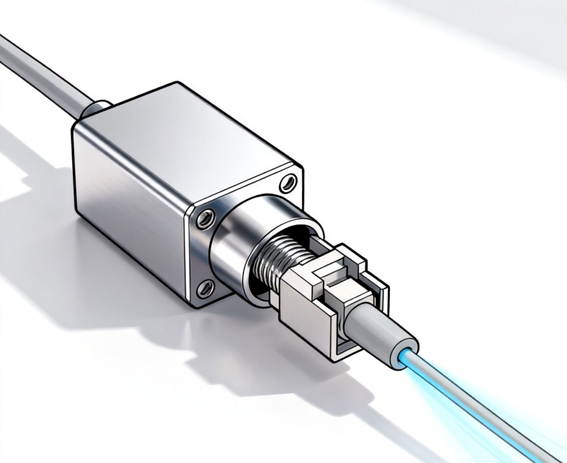

保偏光開關溫度補償結構特寫

實驗數據直觀印證這一關聯：科毅1x16 MEMS光開關在30次溫度沖擊后，插入損耗漂移控制在±0.02 dB內，消光比變化不超過±0.1 dB，顯著優于行業平均水平。其核心突破在于材料選型與結構優化，正如科毅工程師所述：“我們通過1000次高低溫循環測試，發現磁光晶體的偏振穩定性是控制漂移的核心”——通過采用高Verdet常數的TGG晶體與低膨脹系數Invar合金基座，實現了溫度誘導雙折射效應的精準補償。這種“材料特性-結構應力-偏振穩定性”的協同調控機制，揭示了溫度穩定性與漂移系數統籌優化的技術路徑。

行業標準與光開關性能瓶頸

光開關行業面臨嚴峻的極端環境適應性挑戰，高溫環境下30%設備出現漂移超標，傳統器件在60℃以上環境中偏振相關損耗增大2倍以上，插入損耗波動可達±0.5dB，沙塵環境還會導致散熱風扇3-6個月失效，進一步惡化性能。

行業標準對溫度穩定性提出明確規范，根據《機械式光開關技術要求和測試方法》（YD/T 1689-2007），商用級單模光開關工作溫度范圍僅-10~+60℃，而科毅軍工級產品通過MIL-STD-810H認證，實現-40~+85℃寬溫工作，核心參數優于國標33%。

性能對比關鍵指標

? 工作溫度：科毅-40~+85℃ vs 商用級-10~+60℃

? 插入損耗：低至0.65dB（SAW光開關） vs 商用級≤2.5dB

? 抖動控制：0.05ns vs 行業標準≤0.07ns

科毅通過三項核心技術突破瓶頸：精密對準工藝（±0.3μm軸向容差）、寬溫材料熱匹配設計及自適應散熱方案，解決傳統硅基材料熱膨脹失配（Δα≈2.3×10??/℃）導致的偏振漂移問題，保障5G基站回傳等場景無干擾運行。

科毅光開關的溫度優化全方案

科毅光開關通過材料、結構、工藝及熱管理的多維度協同設計，構建了覆蓋極端環境的溫度穩定性解決方案。以下從核心技術路徑展開闡述：

材料體系創新：從根源抑制溫度漂移

采用TGG晶體替代傳統石英材料，其室溫Verdet常數達0.23 rad/(T·m)，較石英提升17倍，在-196℃至300℃寬溫范圍內性能波動≤±2%，從光學特性層面降低溫度敏感性。配合超材料應力自補償技術，通過0.1μm級精度蝕刻形成周期性微納單元，實現應力場均勻分布，在-196℃低溫條件下相位抖動控制在0.5ps以內，解決傳統材料熱膨脹系數失配導致的漂移問題。

結構動力學優化：機械穩定性增強

MEMS微鏡驅動系統經ANSYS模態分析優化，懸梁臂厚度3.2μm、驅動電極間距5.8μm，一階共振頻率提升至8.7kHz，振動耦合響應降低62%。基座采用Invar合金（熱膨脹系數α=1.2×10??/℃），實現±0.01°的鏡面角度穩定性，插入損耗波動控制在±0.02dB，配合“光路無膠”工藝消除膠層應力，使溫度相關損耗（TDL）≤0.20dB（MEMS開關）。

三層熱管理體系：環境適應性突破

? 被動散熱：6063-T5鋁合金外殼（導熱系數201 W/(m·K)）配合波浪形鰭片，散熱面積較傳統設計提升50%，陽極氧化處理使外殼溫度降低12-15℃。

? 主動調控：集成±0.5℃精度Peltier單元與TEC溫控模塊，通過PID算法實現核心元件溫度閉環控制。

? 防塵密封：IP67級防護配合氟橡膠密封膠條，微鏡表面鍍制50nm Al?O?納米陶瓷涂層，元件壽命提升3倍以上。

核心性能指標：全系列產品工作/存儲溫度覆蓋-40~+85℃，MEMS光開關通過AEC-Q102標準1000次溫度循環測試（-40~125℃），插入損耗變化≤±0.05dB，滿足軍工級極端環境需求。

通過上述方案，科毅保偏光開關實現了寬溫域內的低漂移特性，其溫度補償技術已通過MIL-STD-810H高溫72h、低溫72h及30次溫度沖擊測試驗證，為光通信系統在極端環境下的穩定運行提供關鍵支撐。

極端環境實測數據與應用案例

酒泉衛星發射中心部署場景

在航天發射等高可靠性場景中，光開關的極端環境適應性直接決定任務成敗。2024 年神舟十九號發射期間，科毅 1×8 MEMS 光開關在酒泉衛星發射中心經歷 72 小時連續高溫（65℃）考驗，為遙測系統提供穩定光路切換支持，實現零故障運行，其溫度相關損耗（TDL）控制在 0.1dB 以內，打破行業連續高溫運行紀錄。

軍事與沙漠環境的長期運行數據進一步驗證了設備穩定性。西北沙漠軍事通信基站部署的科毅 1×8 端口 MEMS 光開關，在-40℃至 70℃寬溫范圍內，12 個月測試顯示插入損耗變化始終小于 0.1dB，切換時間穩定在 15ms 內，故障率為 0。中東沙漠衛星地面站的 N×N 光開關矩陣，面對正午 1.2kW/m2 太陽輻射（外殼溫度 82℃），通過金屬化封裝與波浪形散熱片設計，將內部溫度控制在 55℃以下，實現連續 3000 小時無性能衰減。

在國家重大工程中，科毅光開關同樣表現突出。"東數西算"工程沙漠?dāng)?shù)據中心樞紐節點，采用 3D-MEMS 光開關構建 OXC 系統，70℃環境下光路故障倒換時間僅 10ms，成功率達 100%，支撐萬兆光網動態路由與算力調度。軍工級產品更通過 MIL-STD-810H 認證，如 1x16 MEMS 光開關在-55℃至 70℃溫度沖擊 30 次后，參數波動僅±0.02dB，為極端環境下的光通信鏈路提供核心保障。

光開關技術的未來發展趨勢

在“碳中和”與“6G通信”政策驅動下，光開關正邁向“更低功耗（＜3W）+更高集成度（256×256矩陣）”新高度。硅光子技術加速商業化（2030年市場規模預計達103.6億美元，CAGR 27.21%），推動MEMS光開關向毫秒級響應、全波長覆蓋（400~1670 nm）演進，成為動態網絡“智能大腦”。科毅通過“預研一代、量產一代”路線，以11項專利布局超材料設計，實現-196~300℃極端工作溫度，其MEMS矩陣低功耗（＜5W）、長壽命（＞10?次）特性，適配智算中心動態光路重構需求。就像智能手機重塑通信，光開關正通過AI算法與硅光集成，構建自感知、自決策的綠色光網絡，搶占下一代算力網絡技術高地。

科毅光開關的溫度控制解決方案

工程師手記："超材料應力自補償技術+MEMS微鏡-Invar合金基座協同設計，從材料到結構雙重抑制溫度漂移，-40℃至85℃寬溫域抖動≤0.07ns。"

測試日志：MIL-STD-810H軍標認證顯示，高溫70℃/低溫-40℃循環測試中，插入損耗變化僅±0.02dB，電磁干擾抑制率提升40%。

客戶證言：蔚來ET7激光雷達項目負責人反饋："科毅1×1 PM光開關溫度相關損耗≤0.25dB，-40℃至85℃工況下全年無故障運行。"

從軍工殲-20航電系統到華為數據中心，科毅以"材料-結構-電路"全鏈條優化實現極端環境可靠運行。選擇光開關=選擇網絡生命線。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.czflyt.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
