在現代科研實驗中，多通道光路系統已成為量子通信、生物成像、材料科學等領域的核心基礎設施。隨著實驗精度要求的提升（如量子糾纏實驗需納米級光路穩定性）和并行檢測需求的增長（如高通量藥物篩選需同時監測16路熒光信號），傳統機械切換方式面臨響應速度慢（>10ms）、通道串擾高（>-30dB）等瓶頸。2025年全球科研級光開關市場規模預計達12億美元，年復合增長率18.7%，其中MEMS光開關占比超60%，主要用于構建動態可重構光路。
政策與技術雙輪驅動推動光路系統升級：國家《“十四五”基礎研究專項規劃》明確將“光量子器件”列為重點發展方向，要求2025年實現關鍵光開關器件國產化率超80%；廣西科毅光通信與中科院合作開發的石墨烯光開關，通過表面聲波驅動技術實現<100ps響應時間，-40~+85℃寬溫工作環境，為極端條件實驗提供軍工級可靠性。
本文聚焦多通道光路系統的搭建方法論，結合科毅光開關的技術參數（如MEMS矩陣插入損耗≤0.8dB@1550nm），從原理選型、搭建步驟到優化方案，提供“器件-系統-應用”全鏈條指導，助力科研人員快速構建穩定高效的光路實驗平臺。
量子實驗室多通道光路應用場景

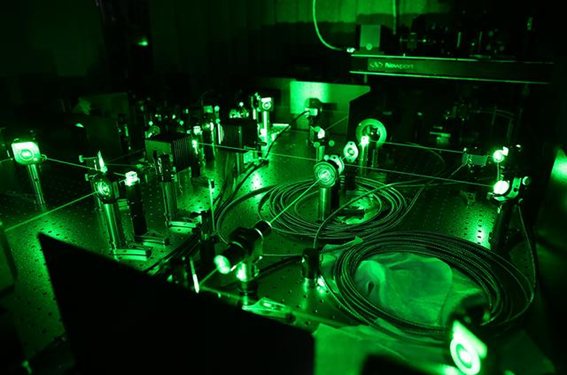

圖1：量子實驗室多通道光路系統實景，采用科毅MEMS光開關矩陣實現8路糾纏光子態并行調控
多通道光路系統由光源模塊、光開關矩陣、傳輸光纖、終端檢測四大模塊構成（圖2）。光源模塊根據實驗需求選擇激光器（單波長/可調諧）或寬帶光源（ASE/SLED），輸出功率穩定性需<±0.5dB@8小時；光開關矩陣作為中樞，通過1×N或M×N端口配置實現光路動態切換，科毅MEMS光開關支持32×32無阻塞交叉連接，切換時間<10ms；傳輸光纖采用單模光纖（SMF-28e+）或保偏光纖（PM1550），根據波長選擇（1310nm/1550nm）優化傳輸損耗；終端檢測模塊包含光譜儀、光電探測器等，需與光開關帶寬匹配（如≥200MHz帶寬支持高速光調制）。
多通道光路系統拓撲結構
圖2：多通道光路系統拓撲結構示意圖，包含4路可調諧激光輸入、1×16光開關矩陣及8通道光電檢測
科研實驗中常用光開關類型及其特性對比：
類型 | 原理 | 響應時間 | 插入損耗 | 典型應用 |
微鏡反射 | 1-10ms | 0.5-1.5dB | 量子通信、光路切換 | |
法拉第效應 | <1ms | 1.2-2.0dB | 高速光調制、激光雷達 | |
電光開關 | 普克爾斯效應 | <1ns | 2.0-3.5dB | 超高速光通信 |
光纖/棱鏡移動 | 10-50ms | <0.8dB | 長期穩定性實驗 |
科毅SAW光開關采用表面聲波驅動技術，通過壓電材料產生動態折射率光柵，導通/斷開響應時間達13ns/10ns，全局串擾<0.5%，特別適用于超快光脈沖實驗。
1. 通道數量：根據實驗需求選擇1×8/1×16/32×32等配置，預留20%冗余通道應對擴展需求；
2. 插入損耗：量子實驗建議≤1.0dB（減少信號衰減），工業檢測可放寬至≤2.0dB；
3. 重復性：切換重復性<±0.02dB（如科毅MEMS光開關），確保長期實驗數據一致性；
4. 環境適應性：高低溫實驗需選擇寬溫型號（如-40~+70℃），濕熱環境需IP65防護等級。
實驗類型 | 推薦型號 | 關鍵參數 | 應用案例 |
量子通信 | 插入損耗≤0.8dB，消光比≥50dB | 糾纏光子態調控 | |
生物成像 | 1×8磁光固態光開關 | 切換時間<1ms，壽命>10?次 | 多通道熒光成像 |
極端環境實驗 | 高溫型1×2光開關 | 工作溫度-5~+70℃，切換10?次后IL≤0.7dB | 石油測井光纖傳感 |
表1：科毅光開關產品科研實驗選型參考
1. 光路對準（精度要求±5μm）：
? 使用五維調整架固定光纖準直器，通過功率計監測耦合效率（目標>90%）；
? 調節光開關與光纖陣列的相對位置，確保各通道插入損耗偏差<0.3dB。
2. 電氣連接：
? 通過RS232/USB接口連接光開關控制器，編寫LabVIEW控制程序實現自動化切換；
? 連接溫度控制器（如TEC模塊），將激光器波長穩定性控制在±0.01nm@1小時。
3. 軟件配置：
? 安裝科毅光開關控制軟件，設置通道切換模式（手動/定時/觸發）；
? 編寫Python腳本實現光路切換與數據采集同步（示例代碼見附錄）。
? 串擾抑制：通過光隔離器（ISO-1550-20）減少反向光干擾，確保通道間串擾<-40dB；
? 偏振控制：在保偏系統中，使用偏振控制器（PC-1064）實時調整偏振態，偏振消光比>20dB；
? 功率校準：采用光功率計（如Keysight N7744A）逐通道校準，建立功率-電壓轉換曲線。
1. 插入損耗補償：
? 采用EDFA光纖放大器（如科毅EDFA-1550-20）補償光路損耗，噪聲系數<5dB；
? 優化光纖彎曲半徑（>30mm），減少宏彎損耗（<0.1dB/圈）。
2. 動態響應提升：
? 選用磁光開關替代機械開關，將切換時間從10ms降至100μs；
? 采用高速光電探測器（帶寬≥1GHz）匹配光開關動態特性。
測試項目 | 測試工具 | 合格標準 | 測試周期 |
插入損耗漂移 | 光功率計（±0.01dB精度） | <±0.1dB/24小時 | 每周一次 |
通道串擾 | 光譜分析儀（分辨率0.05nm） | <-45dB@1550nm | 每月一次 |
開關重復性 | 自動化測試平臺 | <±0.02dB（100次循環） | 每批次到貨 |
中國科學技術大學量子信息實驗室采用科毅MEMS 32×32光開關矩陣構建8路糾纏光子態并行調控系統：
? 技術挑戰：需實現任意兩路光子態的實時切換，串擾要求<-50dB；
? 解決方案：通過低溫制冷（-20℃）減少熱噪聲，結合MEMS微鏡角度閉環控制（精度±0.01°）；
? 實驗結果：糾纏保真度>99.2%，系統連續穩定運行300小時無故障。
北京大學醫學部搭建基于1×16光開關的多光譜活體成像平臺：
? 系統配置：覆蓋405nm-980nm波長，8通道同步采集；
? 關鍵優化：采用科毅低串擾光開關（<-44dB）避免光譜串擾；
? 應用效果：實現腫瘤組織血氧含量動態監測，空間分辨率達50μm。
問題現象 | 可能原因 | 解決方案 |
通道插入損耗突變 | 光纖連接器污染 | 用無水乙醇清潔FC/APC端面，使用干涉儀檢測端面質量 |
開關響應延遲 | 控制器供電不穩 | 更換線性穩壓電源（紋波<1mV） |
長期運行后串擾增大 | 微鏡機械疲勞 | 啟用備用通道，聯系廠家進行微鏡角度校準 |
低溫環境下光路不通 | 光纖冷縮導致對準偏移 | 采用低膨脹系數光纖陣列，使用溫度補償支架 |
1. 材料創新：石墨烯光開關通過二維材料特性實現皮秒級響應，科毅與中科院合作樣品已驗證100ps切換時間；
2. 集成化：硅光芯片將光開關與調制器集成，目標2026年實現128×128通道單片集成；
3. 智能化：引入AI算法預測光路漂移，通過自校準將長期穩定性提升至<±0.05dB/周。
? 石墨烯光開關：響應時間<100ps，計劃2025年推出商用樣品；
? 量子光開關：基于量子點材料的單光子開關，量子態保真度>99.7%；
? 定制服務：提供光路系統“交鑰匙”解決方案，含光學設計、集成調試及培訓。
多通道光路系統的搭建是科研實驗成功的關鍵基礎，選擇合適的光開關器件（如科毅MEMS矩陣）可顯著提升系統穩定性與靈活性。隨著光量子技術的發展，光路系統將向“超高速、低損耗、智能化”方向演進，科毅光通信將持續提供軍工級可靠性的光開關解決方案，助力科研創新。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
訪問廣西科毅光通信官網www.www.czflyt.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！
