在密集波分復用（DWDM）系統中，光信號的功率均衡是實現長距離高速傳輸的關鍵。可變光衰減器（VOA）作為動態功率調節的核心器件，其性能直接影響整個光網絡的穩定性與傳輸效率。本文將系統剖析當前主流的 VOA 技術原理、性能差異及應用場景，為光通信系統設計提供權威技術參考。作為光通信器件領域的專業企業，廣西科毅光通信科技有限公司（官網：www.www.czflyt.com）已實現多種 VOA 與光開關的集成方案，相關測試技術可參考《光無源器件測試技術全解析：從原理到實踐的專業指南》。

一、VOA 技術原理與分類

可變光衰減器通過主動調節光信號的衰減量，實現多通道功率均衡、接收機保護及動態增益控制。根據工作原理可分為七大技術流派，各具獨特的結構設計與性能優勢。

①高分子可調衍射光柵 VOA

基于薄膜表面調制技術的高分子 VOA，其核心結構由玻璃基底、銦錫氧化物（ITO）電極及聚合物層構成（圖 1）。未加電時，聚合物與空氣界面保持平面狀態，入射光無衍射直接透射；加電后，界面形成周期性正弦光柵，通過調節電壓改變光柵振幅（最大 300nm），實現零級衍射光強從 100% 到 0% 的連續調控。

圖 1

該技術的突出優勢在于微秒級響應速度與 0.8dB 的超低插入損耗，配合內置的光功率監控功能，在城域網 DWDM 系統中表現出優異的性價比。其溫度特性穩定（-6~70℃），無需額外補償電路，特別適合戶外基站部署。

②磁光 VOA

利用法拉第磁致旋光效應的磁光 VOA，通過磁場調控偏振態實現衰減（圖 2）。入射光經雙折射晶體分為 o 光和 e 光，經法拉第旋轉器后由全反射鏡折返，再次通過旋轉器和晶體。當法拉第旋轉角為 45° 時，兩束光偏振態互換后平行出射，衰減最小；旋轉角為 0° 時，光束分離導致最大衰減。

圖 2

磁光 VOA 的響應時間可達 35ms 以下，動態范圍 25dB，但磁疇效應會導致衰減重復性偏差，需配合精密磁場控制技術改善。目前主要應用于軍工通信等對響應速度要求嚴苛的場景。

③液晶 VOA

液晶材料的折射率各向異性使其成為天然的光調制介質（圖 3上）。未加電時，液晶分子平行排列，使入射光偏振態旋轉 90°；加電后分子垂直排列，偏振態不變。通過雙折射晶體的分束與合束，未被接收的光束形成衰減（圖 3下）。

圖 3

該技術成本僅為 MEMS 方案的 60%，但溫度敏感性強（0-65℃工作范圍），低溫環境下響應時間會延長至數百毫秒，更適合室內機房環境使用。

④ MEMS VOA

微機電系統（MEMS）技術在 VOA 領域衍生出反射式與衍射式兩種方案（圖 4）。反射式通過靜電驅動微鏡扭轉改變反射光耦合效率；衍射式則通過動柵條位移形成動態光柵，調控一級衍射光強度。

圖 4

MEMS VOA 的突出優勢在于 0.2dB 的超低偏振相關損耗（PDL），動態范圍可達 25dB 以上，響應時間最快 1ms。但作為機械結構，其長期可靠性受振動影響較大，需在封裝中加入減震設計。

⑤平面光波導 VOA

基于光子集成技術的平面光波導 VOA 分為兩類：Mach-Zehnder 干涉儀（MZI）型利用熱光效應改變光程差（圖 5），電吸收（EA）型則通過載流子注入調節吸收系數（圖 6）。

圖 5

圖 6

MZI 型動態范圍可達 40dB，適合大功率調節；EA 型響應時間 < 1ms，可兼作低速調制器，兩者均利于高密度集成，但插入損耗較高（1.5-2.0dB）。

⑥高光電系數材料 VOA

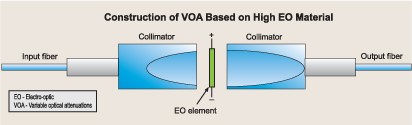

采用特殊陶瓷光電材料（光電系數優于鈮酸鋰）的自由空間結構 VOA（圖 7），通過電壓調控材料折射率實現衰減。其優勢在于無需波導結構，可承受大功率輸入，響應時間 < 0.5ms，適合高功率光放大鏈路應用。

圖 7

二、核心性能參數對比

不同技術路線的 VOA 在關鍵指標上呈現顯著差異，需根據應用場景精準選型（表 1）。

表 1：主流 VOA 技術性能參數對比（成本指數以高分子型為基準）

關鍵參數解析

1.      動態范圍：MZI 光波導型可達 40dB，適合長距離干線網；而城域網應用中 25dB 已足夠滿足需求。

2.      偏振相關損耗：MEMS 技術 < 0.2dB 的優勢，使其成為偏振敏感系統的首選。

3.      溫度特性：高分子與 MZI 光波導型在 - 5~70℃范圍內性能穩定，無需溫補電路。

4.      響應時間：衍射式 MEMS（<1ms）與高光電材料（<0.5ms）適合動態光網絡節點。

三、典型應用場景

VOA 的技術選型需緊密結合應用場景的核心訴求，以下為三大典型應用案例：

①DWDM 系統功率均衡

在 80 通道 DWDM 系統中，各通道功率偏差需控制在 ±0.5dB 以內。采用高分子可調衍射光柵 VOA 陣列，配合在線光功率監測，可實現每個通道 0.1dB 步進的精密調節。其 0.8dB 的低插損特性，可減少對 EDFA 增益的消耗，延長傳輸距離約 10km。

②可重構光分插復用器（ROADM）

ROADM 節點需要快速切換的光衰減功能，衍射式 MEMS VOA 憑借 < 1ms 的響應時間，完美適配波長調度需求。廣西科毅光通信科技將其與 1×4光開關集成，構建的緊湊型模塊（尺寸 < 100×80mm）已應用于中國移動省級干線網。

③接收機過載保護

在突發光信號場景（如 PON 系統 ONU 端），液晶 VOA 的 < 0.3ms 快速響應可有效抑制功率驟升導致的接收機損壞。其低成本優勢使每端口保護方案成本降低 40%，特別適合 FTTH 大規模部署。

三、技術發展趨勢

VOA 技術正朝著三大方向演進：一是芯片級集成，MZI 型 VOA 已實現與光開關、波分復用器的單片集成，通道密度達 64 通道 / 芯片；二是智能化，加入 AI 功率預測算法的 VOA 模塊，可提前 50ms 預判功率波動；三是寬波段兼容，最新的高光電系數材料 VOA 已實現 1260-1650nm 全波段覆蓋。

廣西科毅光通信科技有限公司通過自研的微光學對準平臺，已突破 VOA 與光開關的集成難題，相關產品在隔離度（>60dB）、溫度穩定性（±0.1dB/℃）等關鍵指標上達到國際領先水平。更多技術細節可訪問官網技術白皮書欄目。

四、選型決策指南

選擇 VOA 時需遵循 "三看" 原則：一看系統帶寬，C+L 波段應用優先選擇MEMS或光波導技術；二看響應速度，動態網絡節點需 < 5ms 響應的方案；三看成本敏感程度，大規模部署可選用液晶或高分子技術。建議結合《光無源器件測試技術全解析》中提到的插入損耗、偏振相關損耗測試方法，對候選方案進行全面驗證。

隨著 5G 承載網向 200G/400G 升級，VOA 作為核心調節器件將面臨更高的性能挑戰。廣西科毅光通信將持續推動 VOA與光開關、可調濾波器的集成創新，為下一代光網絡提供更具競爭力的解決方案。
